显卡PCB上密密麻麻的元器件位置是如何的？

图形卡的基本组件

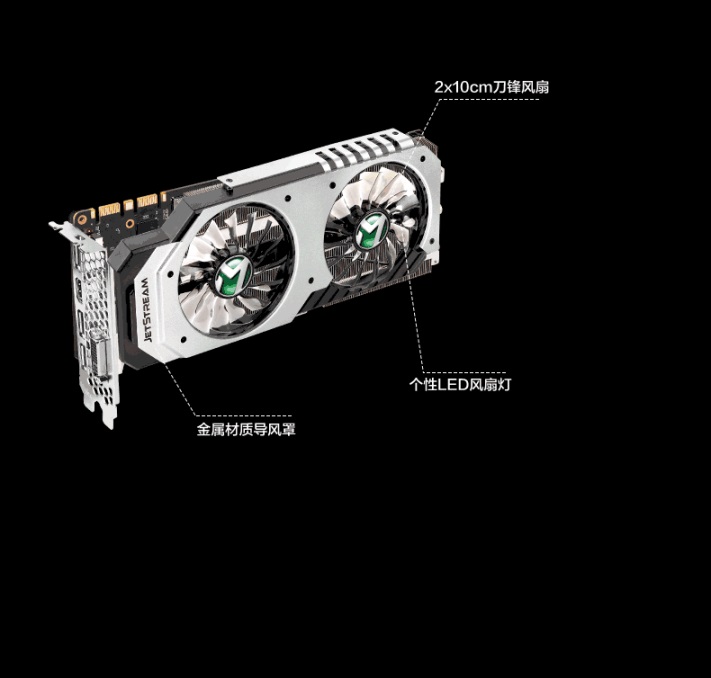

图形卡的主体，冷却模块，散热器的主体

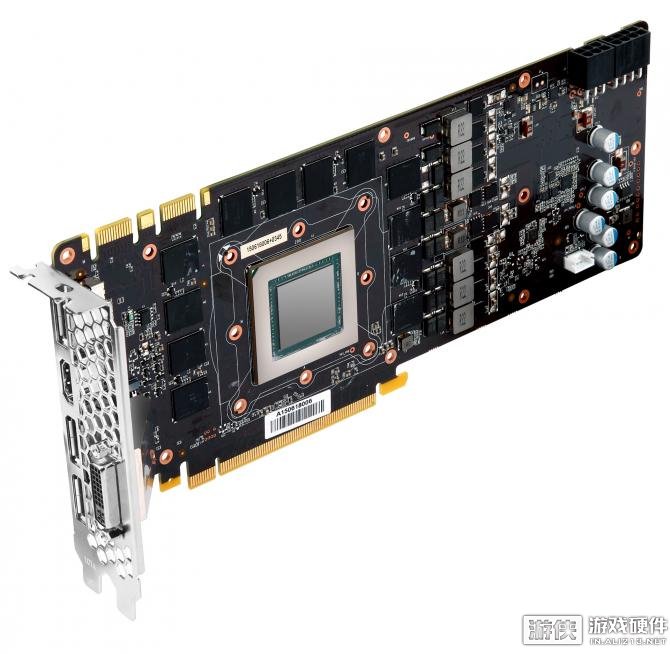

拆卸和冷却后图形卡的整体视图

作为独立的图形卡，它主要由图形处理器（以下称为GPU），视频内存，PCB（印刷电路板），I / O输出接口，散热器，图形卡电源模块和显卡电源接口。让我简单介绍一下。

图形PCB

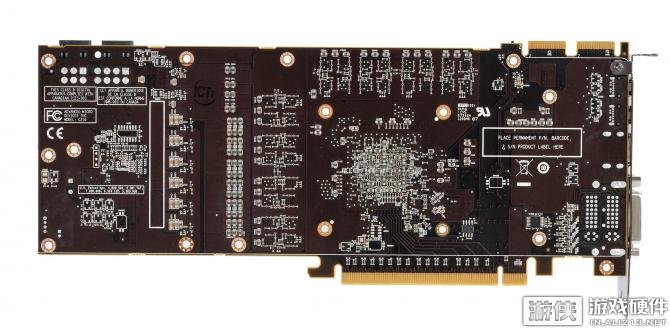

图形卡PCB上密集包装的组件的位置

作为独立图形卡的基础，图形卡PCB印刷电路板的主要功能是提供电子组件的互连，这也是图形卡使用材料的最基本条件。在此基础上，只能放置好的PCB。材料。因此，PCB对于图形卡也非常重要。一般来说，PCB的层数越多，长度越长，其中包含的电气组件越多，电路越复杂，所使用的材料越多，图形卡的性能就越好。 PCB上的主要检查是所用材料的质量。您可以通过大致检查电子组件的分布密度和图形卡的电源相数（不一定）来判断相同类型的图形卡的质量。

图形GPU

GPU

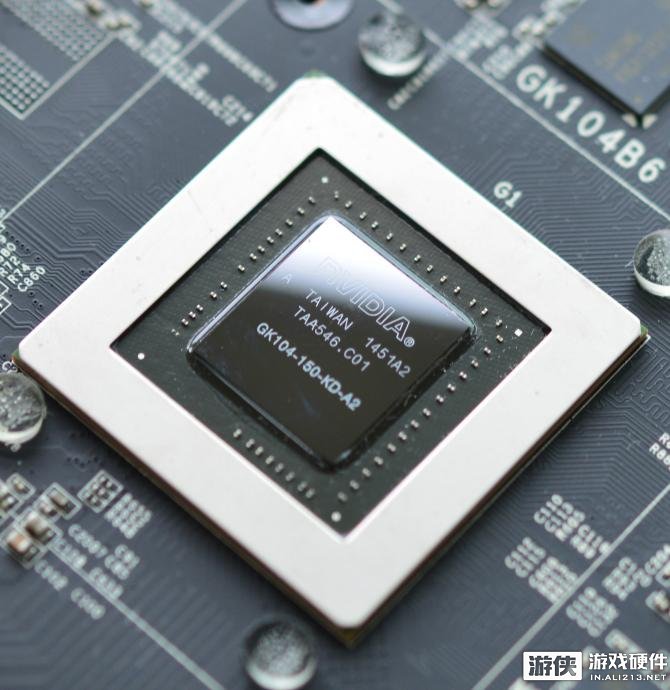

图形核心GPU

全名是“图形处理单元”，中文名称是“图形处理器”。 NVIDIA在1999年发布GeForce 256图形处理芯片时首次引入了这一概念。尽管GPU和CPU实际上是相似的，但它们却有很大的不同。图形卡的图形处理数据将移交给GPU。一般而言，有3个参数可衡量GPU的工作能力：流处理器和内核的数量以及视频内存的工作频率。此涉及内核和视频存储器，但毕竟是被动散热。气流会被动散热，因此图形卡的热量不应过高。被动散热通常在低端图形卡中很常见。但是，也有一些制造商具有很强的技术实力，并为主流显卡配备了被动冷却模块，这些模块适合安静的性能发烧友。

电源接口

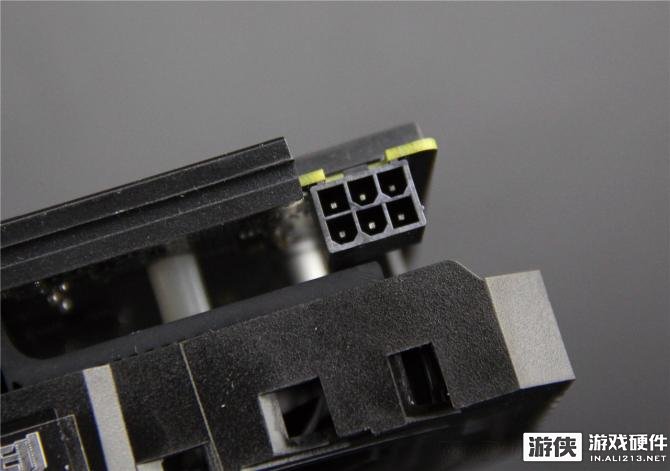

图形电源接口

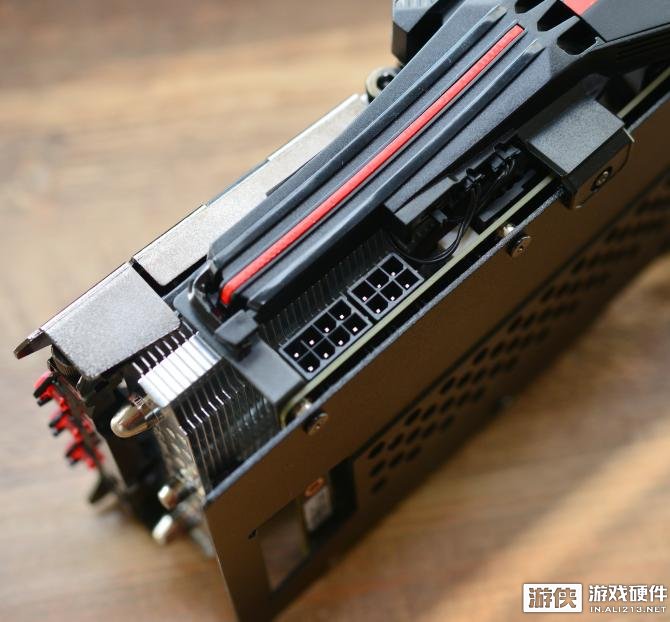

GTX980Ti使用6 + 8Pin电源

如前所述，将图形卡插入主板的PCI-E 16X接口后即可使用，因为该接口可为图形卡提供75W电源，可以满足低端图形卡的需求。但是高端图形卡的电源显然远远不够，只能直接从电源获取电源。 ，存在设置电源接口的目的。从理论上讲，6PIN接口可以提供75W的电源，而8PIN接口可以提供150W的电源。当前主流的显卡是单6pin，高端显卡是6 + 6pin，旗舰产品是6 + 8pin（实际上是经过工程师的努力，才选择了电源接口）。功率容量可以高于理论值。因此，我们不能仅通过查看电源接口来简单地判断图形卡的功耗，毕竟必须确保稳定性并留有余量。

显示输出界面

图形卡作为显示信息处理组件，处理需要输出图像信息的位置，否则处理后将相同。当前，图形卡通常使用三个输出接口：VGA，HDMI（包括迷你HDMI），DVI和DP（包括miniDP）。 VGA是用于在图形卡上输出模拟信号的接口。 VGA接口也称为D-Sub接口。 VGA接口是图形卡上使用非常广泛的接口类型，在低端图形卡中很常见。高端和旗舰图形卡已取消此接口，并且必须使用适配器转换VGA接口。

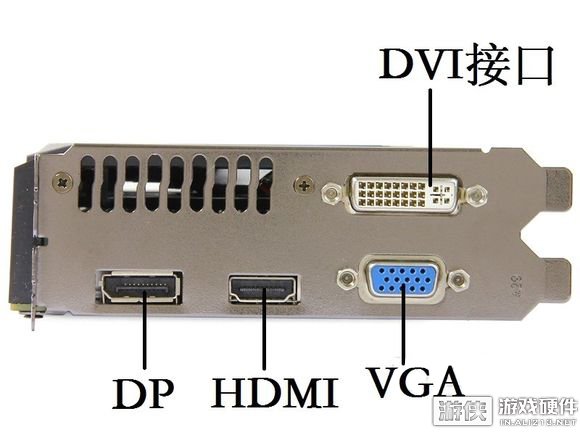

通用显卡输出接口

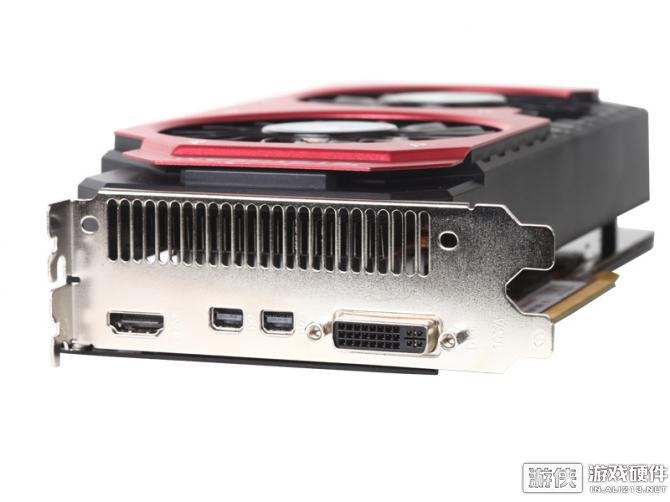

中间是miniDP接口

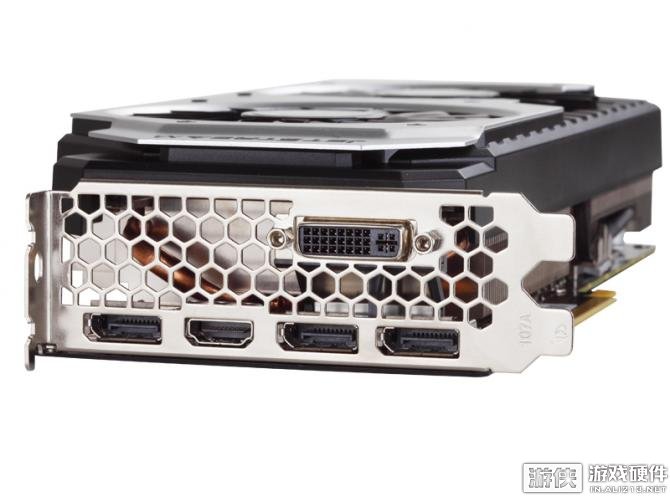

高端旗舰图形输出接口

DVI接口分为两种类型，一种是DVI-D接口，它只能接收数字信号，并且与模拟信号不兼容。另一个是DVI-I接口，它与模拟和数字信号兼容。 HDMI接口非常棒。一个接口可以同时提供音频和视频数据输出，从而大大简化了电缆的使用。并且数据传输质量优于以上两种。 DP接口（全名是DisplayPort）是DVI接口的后继产品。与DVI相比，DP接口也类似于HDMI。在传输视频数据时，它可以支持高清音频输出。显示分辨率和刷新率支持也远高于DVI接口。目前，高端图形卡常用的接口是DVI，DP和HDMI。
