接上外接显卡连接显示器隔壁小孩都馋哭了

笔记本电脑的外部图形卡是什么黑色技术？

新浪技术综合4月18日08:06

本文来自太平洋计算机网络

近年来，主流游戏对GPU的最低要求已经提高了很多，但是对CPU的要求却没有太大变化。由于GPU性能不足，许多“较旧”的计算机无法玩一些流行的游戏。台式计算机可以随意替换为硬件。笔记本电脑是否只能由整台计算机替换？

俗话说：“不要扔掉旧笔记本电脑，释放PCIE通道，连接外部图形卡以连接到显示器，并且隔壁的孩子在哭。”许多GPU性能不佳的笔记本电脑都可以通过使用外部图形卡来获得额外的收益。性能以获得更好的游戏体验。

什么是“外部图形卡”

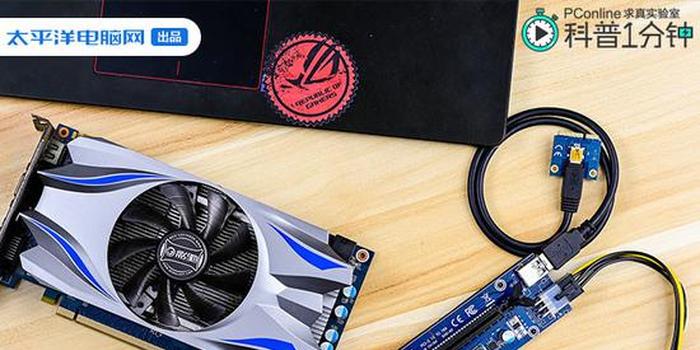

市场上已经有很多品牌推出了显卡底座。具体而言，将合适的PCI-e插槽，图形卡电源和冷却系统设计在一个盒子中。我们可以插入我们喜欢的图形卡，然后通过“ Raiden 3”将其连接到笔记本电脑，以获取该图形卡的性能。

诸如AORUS之类的一些品牌甚至推出了“游戏盒”，该游戏盒将RTX图形卡，电源和冷却风扇集成到一个小盒子中，非常方便即插即用。与上面的图形卡座相比，它几乎没有可扩展性，但是由于它是定制版本，因此体积小且工作更稳定，更安全。

但是我们今天谈论的不是这些愚蠢的“外部图形卡”方法，而是大量的将图形卡直接连接到笔记本电脑主板以供使用的DIY。

前期工作

确认连接接口

首先，我们的笔记本电脑不要太旧，至少应使用以下4种接口之一：

我们可以通过不同的配件和上述接口将图形卡连接到笔记本电脑，因此想要实施此操作的读者必须首先确保其笔记本电脑具有上述接口。这些接口必须是备用的。一般而言，mini PCI-e和M.2 A / E键用于连接无线网卡PCB板，而M.2 M键用于连接SSD。如果这些接口被占用，上述功能将丢失。

DIY材料准备

在确认笔记本计算机主板上的哪个接口被占用后，我们可以从宝中购买合适的适配器电缆。由于资金的原因，我们为此实际操作选择了最便宜的mini PCI-e到PCI-e封装。某宝的价格为3 9. 9元+ 10元运费。

除了连接设备，我们还需要独立的电源来为图形卡供电。您应该知道，笔记本电脑的功耗有时不如图形卡高。在这里，我建议您使用一些约400W的白色品牌电源或某些经过修改的小型电源。但是，必须确保电源的+ 12V输出功率远高于图形卡的额定功率，以确保使用过程的安全性和稳定性。

最后是显卡的选择。在宝的产品介绍页面上，我们看到此产品要求显卡内存不超过2G，并且10系列及更高版本的N卡兼容性很差，因此不建议使用A卡。换句话说，这套电缆支持的图形卡是GTX 960 2G。在这个实验中，气味大师展示了收集时间很长的垃圾编号为1的GTX 660 2G图形卡。

我忘了说我们的测试机构是这本高贵而慷慨的ROG游戏书。这次确实称为“拔下独立显示器以提高性能”。选择此笔记本的原因是每个人的笔记本都太先进了，没有mini PCI-e接口，只有几年前的这款游戏笔记本还在主板上设计了此后向插槽。

DIY实际操作

一些笔记本操作

首先，我们必须从ROG笔记本电脑的后壳上拧下螺丝，然后卸下后壳，然后在笔记本电脑的主板上找到微型PCI-e插槽，通常在该插槽中插入无线网卡。

卸下固定螺钉，卸下无线网卡，然后用绝缘材料（透明胶）包裹两个天线，以防止短路。安装适配器的微型PCI-e端并用螺钉固定。插头的原始PCB板很长，所以我用剪刀剪掉了多余的部分。

图形卡的部分调试

图形卡的安装要简单得多，只需将图形卡插入另一侧的PCI-e插槽即可。然后相应地连接6针电源和PCB板上的电源。由于此电源的图形卡电源端口已连接在一起，因此我们只能通过6针将电源的sata电源端口连接到适配器随附的SATA电源。

许多DIY者都知道如何启动独立电源，即用一根导线从左到右短路24pin接口第一行的第四和第五端口。我们可以先关闭电源独立开关，然后将两个接口短路。需要使用外部图形卡时，请打开开关。

最后，我们使用USB 3. 0电缆连接微型PCI-e端和PCI-e端，打开独立的电源开关，以便准备好硬件部分。当然，除了硬件支持之外，我们还需要调整软件以实际激活外部图形卡。

软件设置调整

进入系统后，我们右键单击“此计算机”-“管理”-“设备管理器”，找到含义为“ PCI-e”的选项，然后尝试逐个禁用它们，直到看到直到笔记本电脑的独立图形选项消失。 （不同的计算机具有不同的选项名称，您只能一一尝试）

此外，您可以在BIOS中直接禁用独立显卡，但是此方法的通用性很差，并非每台计算机都可以使用此方法。

关闭笔记本计算机，打开独立电源开关，打开外部图形卡，然后打开笔记本计算机。目前，我们可以在“设备管理器”中找到外部图形卡，但是由于没有驱动程序，因此无法使用。接下来，我们下载相应显卡的驱动程序并进行安装。最好选择较旧版本的驱动程序以提高兼容性。

安装驱动程序后，通过右键单击桌面，我们可以找到同时出现的Intel核心显示设置选项和NVIDI独立显示设置选项。

为了最大程度地发挥外部图形卡的性能，最好连接外部显示器。右键单击桌面上的“显示设置”，然后选择独立使用的外接显示器。此时，笔记本计算机的内部屏幕将关闭，而外部图形卡将直接将屏幕输出到外部屏幕。

图形性能测试

此GTX 660并非无敌旗舰卡，因此无需进行过多测试。让我们运行鲁大师的图形卡的性能测试并比较分数。测试环境的分辨率为720p，平台是ROG笔记本电脑（第4代处理器）和几年前的Core i7-8700K + 16G 3200MHz内存平台（用于日常评估）。

通过适配器电缆连接到ROG笔记本时获得的分数。笔记本计算机只能承受PCI-e×1加上电缆损耗。您可以看到这里的结果并不理想，类似于GTX750。当然，该平台较弱的CPU内存性能对得分也没有太大影响。

更改为我们每天使用的Core i7-8700K + 16G 3200MHz内存。在评估平台上进行测试时，图形卡的分数恢复正常。从这里基本上可以看出，“外部图形卡”的近似丢失率与产品介绍中所述的80％相差不大。当然，如果使用M.2 M密钥接口，则丢失率将大大降低。此外，图形卡越坚固，使用此方法的外部丢失率就越高。因此，每个人都必须考虑您需要获得什么样的游戏质量体验，然后选择相应的外部图形卡。

PConline评估室摘要

是否推荐：推荐！

整个“外部图形卡” DIY的过程非常简单。禁用“设备管理器”中的独立PCI-e通道，在关机状态下通过“ PCI-e到mini PCI-e”将图形卡连接到笔记本电脑主板-启动笔记本电脑并安装相应的图形驱动程序以完成整个“外部图形卡”过程。这套黑色技术最困难的操作是如何安全地卸下笔记本计算机的外壳。可以说，这是低运营成本来换取高绩效收入的代表之一。

我们唯一需要购买的材料是：一套适配器电缆（50-200元以上），一个独立电源（100-200元），一个满足您需求的显卡（价格可变），合适的显示（价格变量）。不包括图形卡和显示器的两个固定资产，我们只需支付不到400美元即可自己购买一个图形卡座，以提高笔记本的性能。

推荐人群：大学生，大量笔记本用户或DIY旧笔记本复活

这种显示操作适用于具有双重身份的人，例如沉重的笔记本电脑用户+游戏爱好者。出差在外工作和不时出差的用户肯定会配备一台笔记本电脑。为了方便起见，他们通常购买轻薄的笔记本电脑。此类笔记本电脑通常无法配备性能能够满足游戏需求的GPU。如果要同时满足笔记本使用和游戏体验，则必须考虑价格昂贵和超重的游戏笔记本，这大大降低了便利性。

因此，我们可以从具有强大CPU性能的轻薄笔记本电脑开始，例如不配备单独显示器的Core i5或Ryzen 5移动处理器配置，然后添加一组“外部图形卡”软件包并在固定位置进行监控。您外出工作时可以简单地拔下电源并离开，回家后还可以使用外部图形卡玩游戏。此时，笔记本电脑可以看作是迷你主机，您可以与其他硬件一起玩游戏。

另一种情况是，我们可以使用这个DIY来使一些旧笔记本恢复活力并继续使用。几年前，笔记本电脑上的CPU性能实际上还不错，但今天的LOL甚至无法发挥GPU性能。我们可以使用这种方法将一些看似过时的笔记本电脑改装为可以简单地大声笑的家用台式机。

建议使用哪种适配器电缆

在宝藏上搜索“外部图形卡”时，您会看到华硕和一个未知品牌已经推出了图形底座，而AORUS则提供了具有集成图形功能的Gaming Box产品。抛开这些愚蠢的产品并单独讨论DIY“外部图形卡”，我这次开始的50多种跳线的低端版本和200多种具有更高集成度和更完整的跳线处于最前沿。

如果您只是玩LOL，DOTA2等糟糕的街头竞技游戏，并且不需要较高的GPU性能，则可以选择具有成本效益的“ 50元”计划。该解决方案仅支持微型PCI-e和M.2 A / E关键接口，适配器电缆的质量，PCB电路板的工艺以及USB 3. 0电缆的质量都不是很好。

此方案有一个很大的缺点，那就是兼容性真的很差！它只能适应9系列或以下2G图形卡，并且对驱动程序的要求也很高。最新的驱动程序将不兼容。

如果您正在寻找更高级别的10或20系列图形卡，则必须使用200件包装并将其与M.2 M键界面一起使用。该方案可以将损耗率降低到可以忽略的水平，并且电路板集成度和导线柔韧性均高于“ 50件方案”。唯一的缺点是价格有点贵。

这真的是一个总结

此DIY“外部图形卡”操作仅适用于动手能力强的朋友。不管我上面如何推荐，它都有一定程度的难度和不可预测的可能性。至少您可以安全地卸下笔记本电脑的整个外壳，并确保接线过程不会损坏任何硬件，然后再进行尝试。简而言之，DIY就是通过动手节省成本，或者有机会锻炼动手能力并体验DIY成功的乐趣。

如果您有足够的预算，我建议您使用主要制造商提供的图形卡座或最新的AORUS游戏盒，它们具有完美的设计，较小的尺寸和内置的RTX 2070图形卡。
