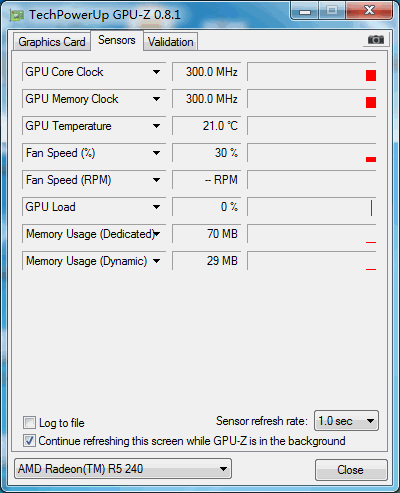

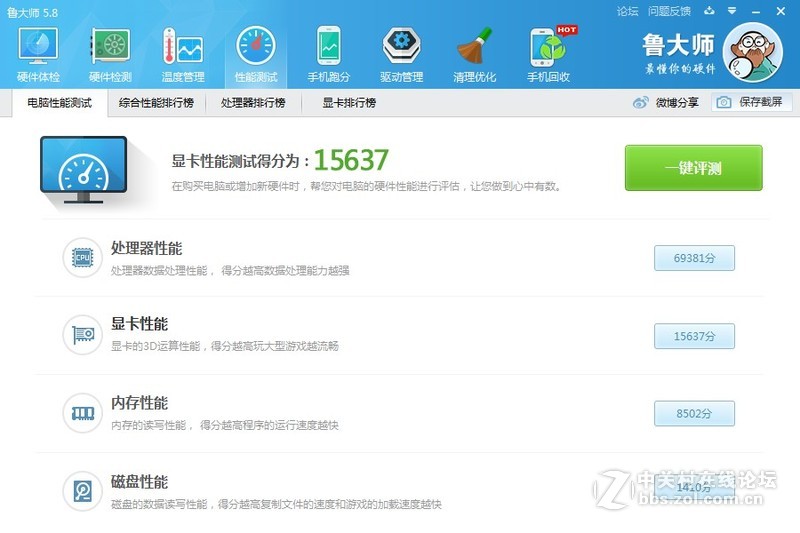

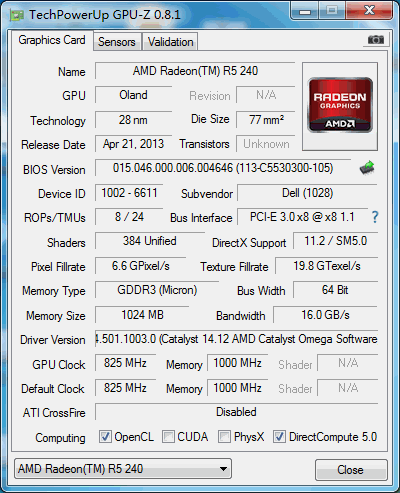

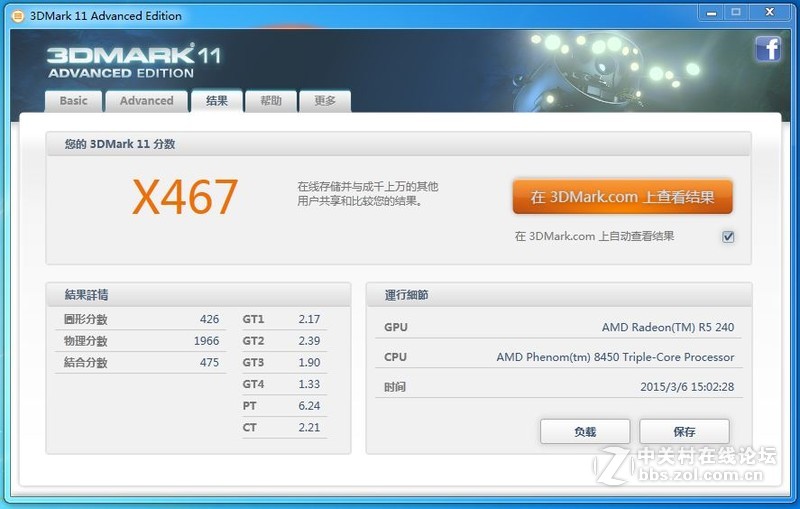

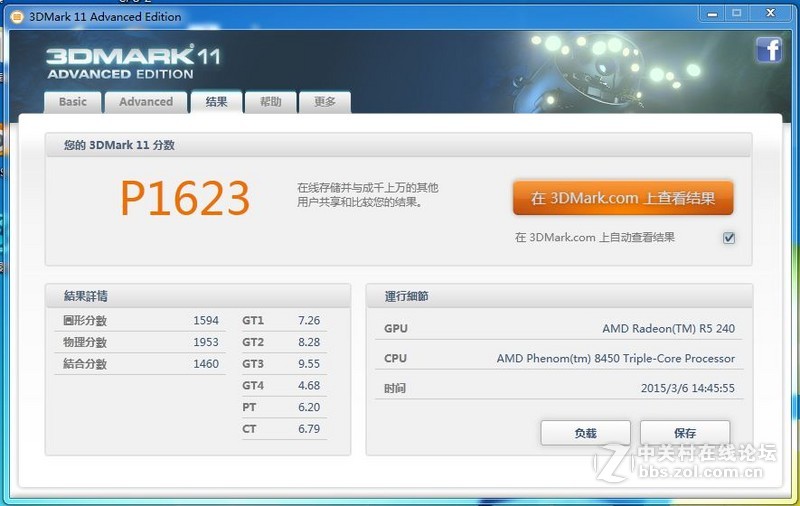

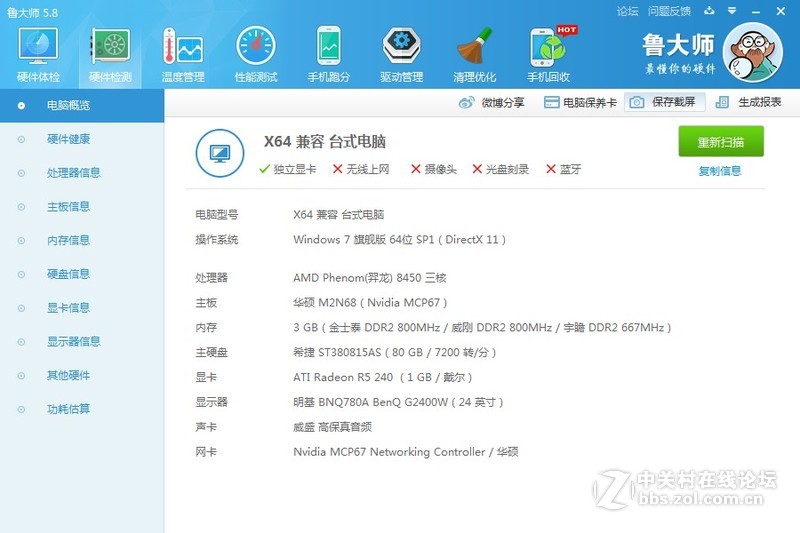

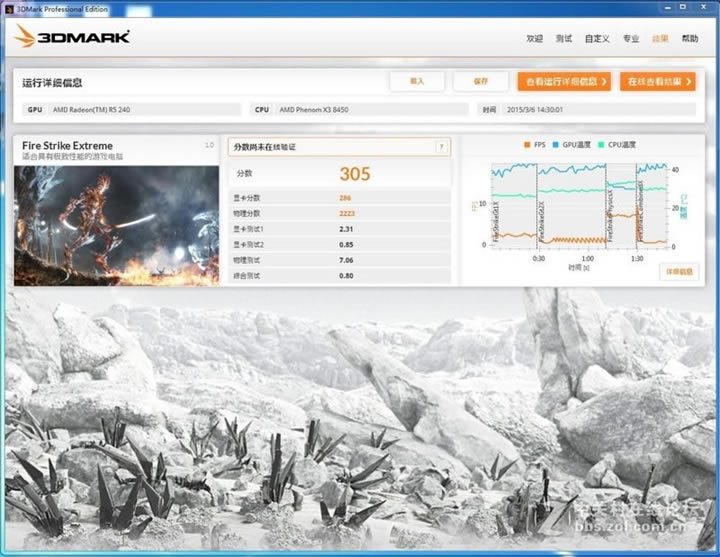

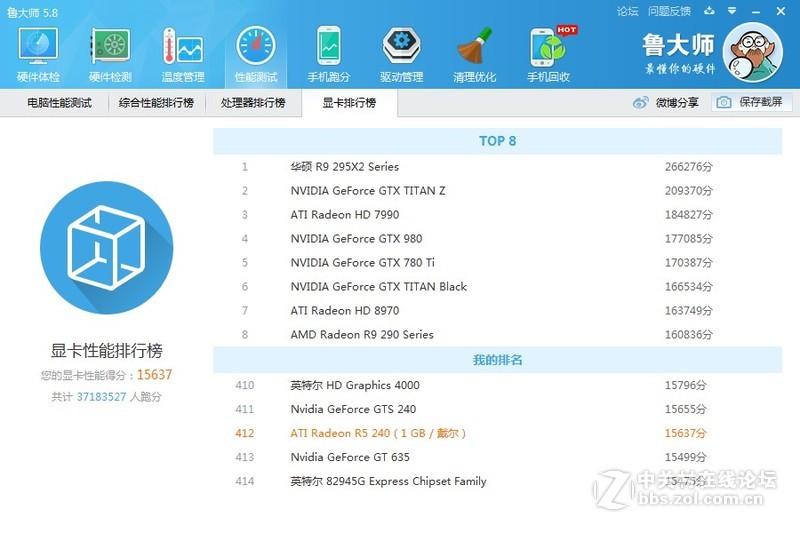

显卡是个人计算机基础的组成部分之一,将计算机系统需要的显示信息进行转换驱动显示器,并向显示器提供逐行或隔行扫描信号,控制显示器的正确显示,是连接显示器和个人计算机主板的重要组件,是“人机”的重要设备之一,其内置的并行计算能力现阶段也用于深度学习等运算。 我的老家没有任何好电脑来给这张卡打分。更让人头疼的是i3 2100+ Soyo H61主板不兼容这张卡。 , 主板的LED变红了,清理PCIE灰尘后问题没有解决,所以放弃了。 下面的测试是在另外一套800年没用过的备用机上进行的,X3 8450+华硕M2N68+3*1G DDR2内存的老电脑,不知道华硕兼容性好不好一点。 R5 240顺利点亮,下面是这款显卡的介绍和简单的测试,换个更好的平台效果应该会更高。 一,GPU-Z 信息, 这张卡的核心可以说是超出了我的想象,甚至超过了R7 240的核心。R7 240只有320shaders和780MHz的核心频率。 R5 240的核心频率为825MHz。至于 384shaders,它甚至压扁了 R7。 250(虽然核心频率还是比R7 250)低,但是在显存方面,虽然使用的DDR3 2000频率不算低,64bit比较痛苦,导致显卡只有16GB/s显存带宽。 另外,之前少了一半实物的金手指也在GPUZ上得到了验证,最高只能跑PCIE X8。 显卡风扇的测速无法验证,但这种亮机卡对散热片几乎没有压力。 二、一个简单的3D测试部分 先发给鲁大师。如果我没记错的话,HD5670 512M DDR5盈通卡应该可以跑一万多点,这张卡的分数是一万五多一点点,但是如果说实际能力,真的很难说(R7不是240的DDR5很难超过5670,但是这张卡……) 总之,鲁大师的考试还是很有趣的。 然后是 3Dmark06、11 和新的 3Dmark。当然,卡本身的显存已经损坏。另外X3 8450在平台上也没有太多的骄傲,所以结果仅供参考。 3Dmark06 6700分,SM3.0子项3043分。 3Dmark11 在 P 模式下有 1623 个点,在 X 模式下有 467 个点。 新的3Dmark评分测试了Fire Strike场景的标准模式和X模式,标准模式856分,X模式305分。 对于DIY市场来说,可能和384sp开普勒核心的64bit DDR3 GT630K一样折腾和折腾,但对于OEM市场来说,不看显存的类型和频率,只看几个显卡。 G方面,R5 240能战胜的对手还有很多。如果AMD拥有和NVIDIA一样的市场份额,也许DIY市场上还会推出这种作弊卡,但AMD显然很少有机会犯这样的错误。 最后把这张卡换到更好的电脑上效果会不一样,我会继续更新的。
|
