SSL / TLS相互认证（1）-SSL / TLS的工作原理

本文的一部分:

什么是SSL，什么是TLS？官方说法是SSL是安全套接字层（secure sockets layer），TLS是SSL的后继者，称为传输层安全性（transport layer security）. 说穿了，就是在明文的上层和TCP层之间增加一层加密，以保证上层信息传输的安全性. 例如，HTTP协议以纯文本格式传输，并且在添加SSL层之后，有一个优雅的名称HTTPS. 其唯一目的是确保用于上层通信安全性的一组机制. 它的发展又经历了以下时期. 像手机软件的升级一样，每次更新都会添加或删除功能，例如引入新的加密算法和修改握手方法.

SSL1.0: 已废除

SSL2.0: RFC6176已被取消

SSL3.0: RFC6101，基本上已取消

TLS1.0: RFC2246，其中大多数当前使用此方法

TLS1.1: RF346

TLS1.2: RFC5246，未广泛使用

TLS1.3: IETF正在酝酿中

接下来，我们将介绍TLS1.x如何确保通信安全.

如何确保安全？您是说安全性是安全的，如何实现？绝对安全吗？

哈，有人民，有江湖，有江湖，没有绝对的安全. 但是SSL / TLS确实可以在很大程度上保证信息安全. 以下是基于图1中的SSL / TLS工作流的实现过程的概述.

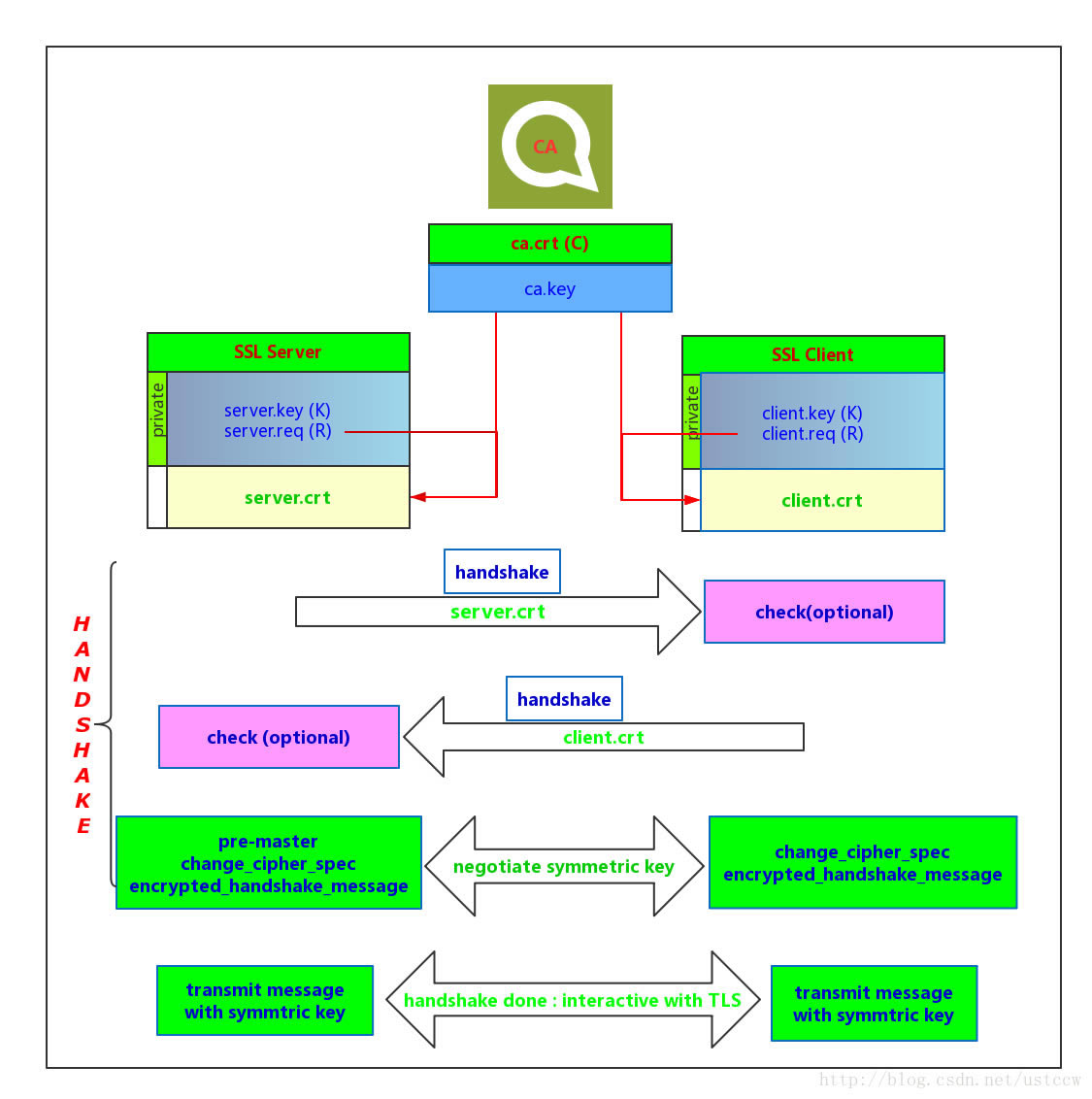

图1 SSL / TLS工作流程

CA: 证书颁发机构. 它类似于国家出入境管理部门，后者向他人发行护照. 它也类似于国家工商行政管理总局，后者向公司颁发营业执照.

它具有两个主要属性:

1）CA本身是受信任的// //国际认可的

2）向受信任的申请人颁发证书//与护照一样，要确定您的合法身份，您不能是分子或叛乱分子. 当然，您需要受到保护，同时ssl认证，CA可以随时吊销您的证书.

证书是什么样的？实际上，您的计算机中有一堆CA证书. 你可以看看吗:

360浏览器: 选项/设置->高级设置->隐私和安全性->管理HTTPS / SSL证书->证书颁发机构

Firefox浏览器: 首选项->高级->证书->查看证书->证书颁发机构

chrome浏览器: 设置->高级->管理证书->授权中心

ubuntu: / etc / ssl / certs

这些是CA证书！

CA的证书ca.crt与SSL服务器的证书server.crt之间有什么关系？

1）SSL Server自己生成一个私钥/公钥对. server.key / server.pub //私钥加密，公钥解密！

2）server.pub生成请求文件server.req. 请求文件包含一些服务器信息，例如域名/申请人/公共密钥等.

3）服务器将请求文件server.req提交给CA. CA验证正确之后，它将使用ca.key和请求文件来生成server.crt

4）由于ca.key和ca.crt是一对，因此ca.crt可以解密server.crt.

在实际应用中: 如果SSL客户端要验证SSL服务器，则SSL服务器必须将其证书server.crt传递给客户端. 然后，客户端使用ca.crt来验证server.crt的合法性. 如果这是网络钓鱼网站，则CA将不会向他颁发有效的server.crt证书，因此客户端将使用ca.crt进行验证，并且它将失败. 例如，如果浏览器是客户端，则您想访问合法的淘宝网站，但如果您不小心访问了该浏览器，则浏览器将检查此假淘宝网络钓鱼网站的非法性，并提醒用户不要继续访问！这样，可以确保客户端的所有https访问都是安全的.

什么是SSL / TLS单向认证和双向认证？

单向身份验证意味着只有一个对象可以验证对等证书的有效性.

通常使用客户端来验证服务器的合法性. 然后客户端需要一个ca.crt，服务器需要server.crt，server.key

双向认证是指相互验证. 服务器需要验证每个客户端，客户端也需要验证服务器.

服务器需要server.key，server.crt，ca.crt

客户端需要client.key，client.crt，ca.crt

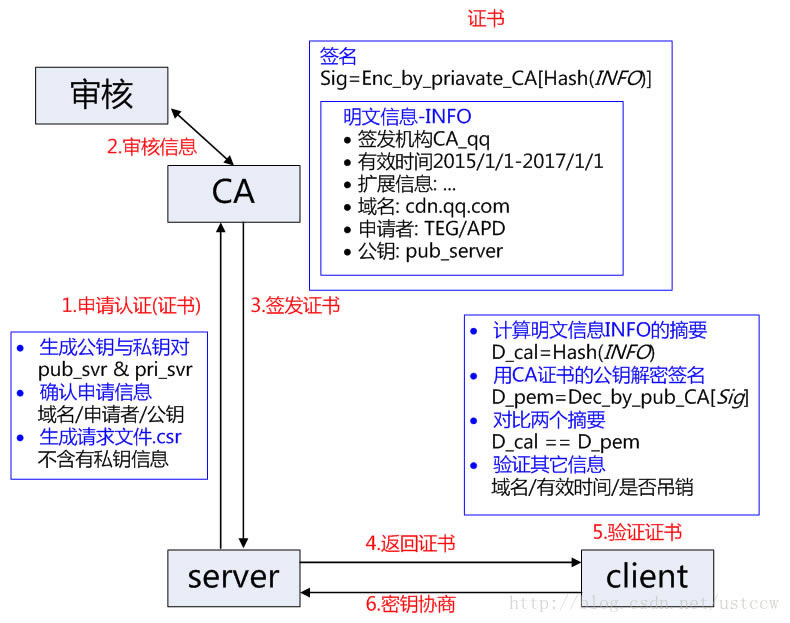

图2证书详细工作流程

1）申请认证: 服务器需要生成公钥和私钥对pub_svr和pri_svr，并同时根据pub_svr生成请求文件csr并将其提交给CA. csr包含公钥，组织信息，个人信息（域名）和其他信息. （图1中的server.req是csr请求文件）

2）审核信息: CA通过各种方式（例如，组织是否存在，企业是否合法以及它是否拥有域）来验证申请人提供的信息的真实性，例如和离线名称.

3）颁发证书: 如果信息得到批准，则CA将向申请人颁发认证文件证书.

证书包含以下信息: 申请人的公钥，申请人的组织信息和个人信息，发行机构CA的信息，有效时间，证书序列号等信息，还包含签名.

签名生成算法: 首先，使用哈希函数来计算公共明文信息的信息摘要，然后使用CA的私钥对信息摘要进行加密，并且密文是签名. （server.crt在图1中生成）

4）返回证书: 如果客户端请求验证服务器，则服务器需要返回证书文件. （在图1中，握手返回到server.crt）

5）客户端验证证书: 客户端读取证书中的相关明文信息，使用相同的哈希函数计算消息摘要，然后使用CA的相应公钥对签名的数据进行解密，并对证书进行比较消息摘要，如果相同ssl认证，则可以确的有效性，即公钥合法. 然后，客户端将验证与证书有关的域名信息，是否取消了有效时间等.

客户端将具有内置的受信任CA证书信息（包括公共密钥）. 如果不信任CA，则找不到相应CA的证书，并且该证书也将被确定为非法. （在图1中，检查是可选的，我们可以选择不验证服务器证书的有效性）

6）秘密密钥协商: 验证后，服务器和客户端将进行秘密密钥协商. 接下来，服务器和客户端将使用对称密钥加密. （对称的加密时间性能非常出色）（图1中的pre-master / change_cipher_spec / encrypted_handshake_message过程）

7）数据传输: 服务器和客户端使用对称密钥来加密和解密数据.

客户端发起一个请求，以明文形式发送请求信息，包括版本信息，密码套件候选列表，压缩算法候选列表，随机数，扩展字段和其他信息. 相关信息如下:

客户端计算所有接收到的信息的哈希值，并使用协商后的密钥对crypted_handshake_message进行解密，验证服务器发送的数据和密钥，并在验证后完成握手；

开始使用协商的密钥和算法进行加密通信.

我们构建的SSL / TLS服务器为192.168.111.100，客户端为192.168.111.101. 客户端需要验证服务器的合法性.

我们只查看TLSv1.1数据包:

第一个程序包（第25个）Client Hello程序包，即SSL / TLS单向身份验证过程的（1）

第二个软件包（第27号）服务器Hello软件包，包括服务器证书等. 这是SSL / TLS单向身份验证过程的（2）

第三包（第28号）服务器证书验证完成，并且客户端密钥交换+更改密码规范+加密握手消息同时发送. 这就是SSL / TLS单向身份验证过程的（4）

第四包（第29号）密钥协商，更改密码规范+加密的hanshake消息. 即SSL / TLS单向身份验证过程的（5）

第五个数据包（第30个）握手完成. 开始上层数据传输. SSL / TLS单向身份验证过程（7）

它与单向身份验证几乎相同，除了客户端对服务器证书进行身份验证之后，客户端会将自己的证书client.crt传递给服务器. 服务器通过身份验证后，密钥协商开始.

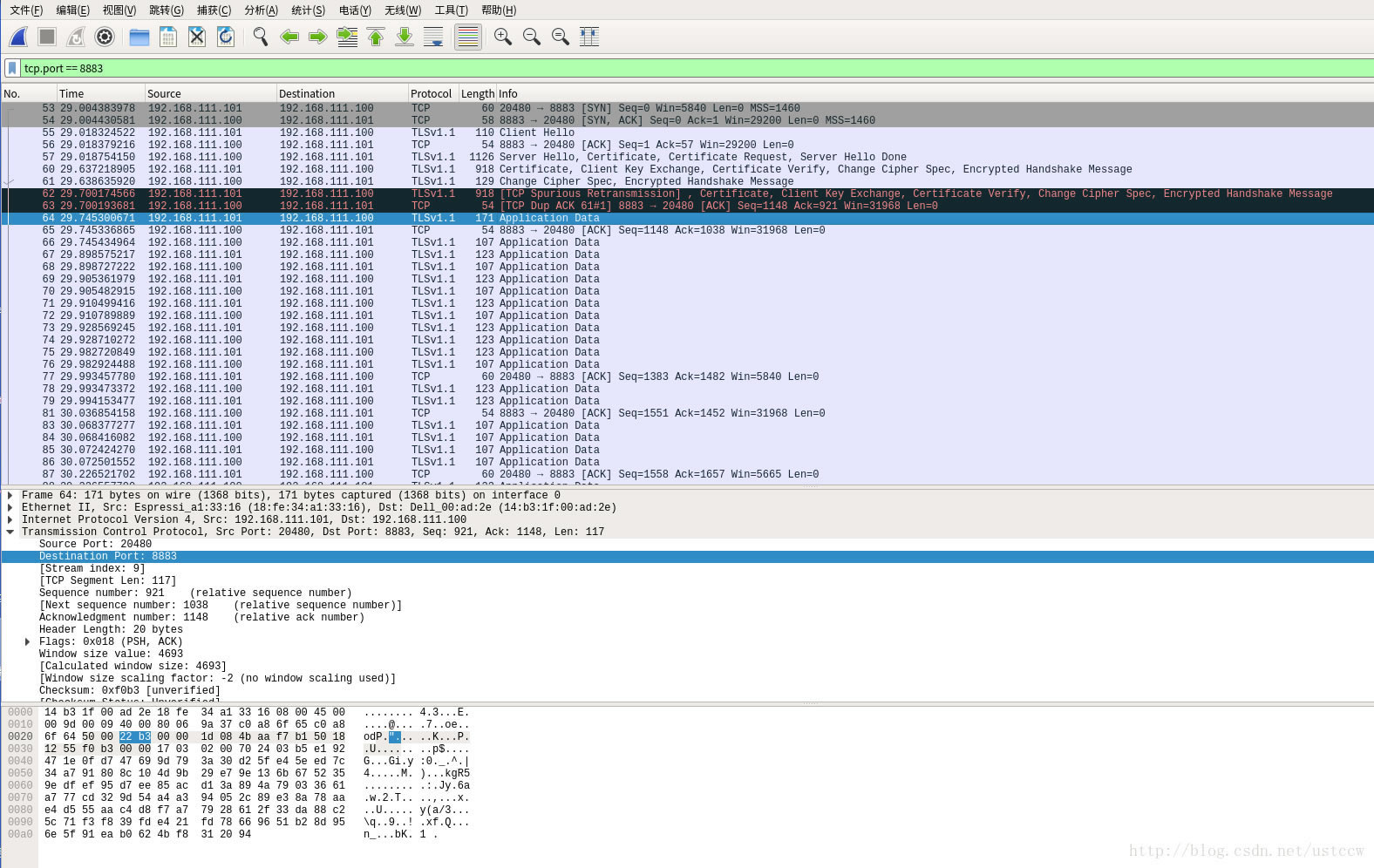

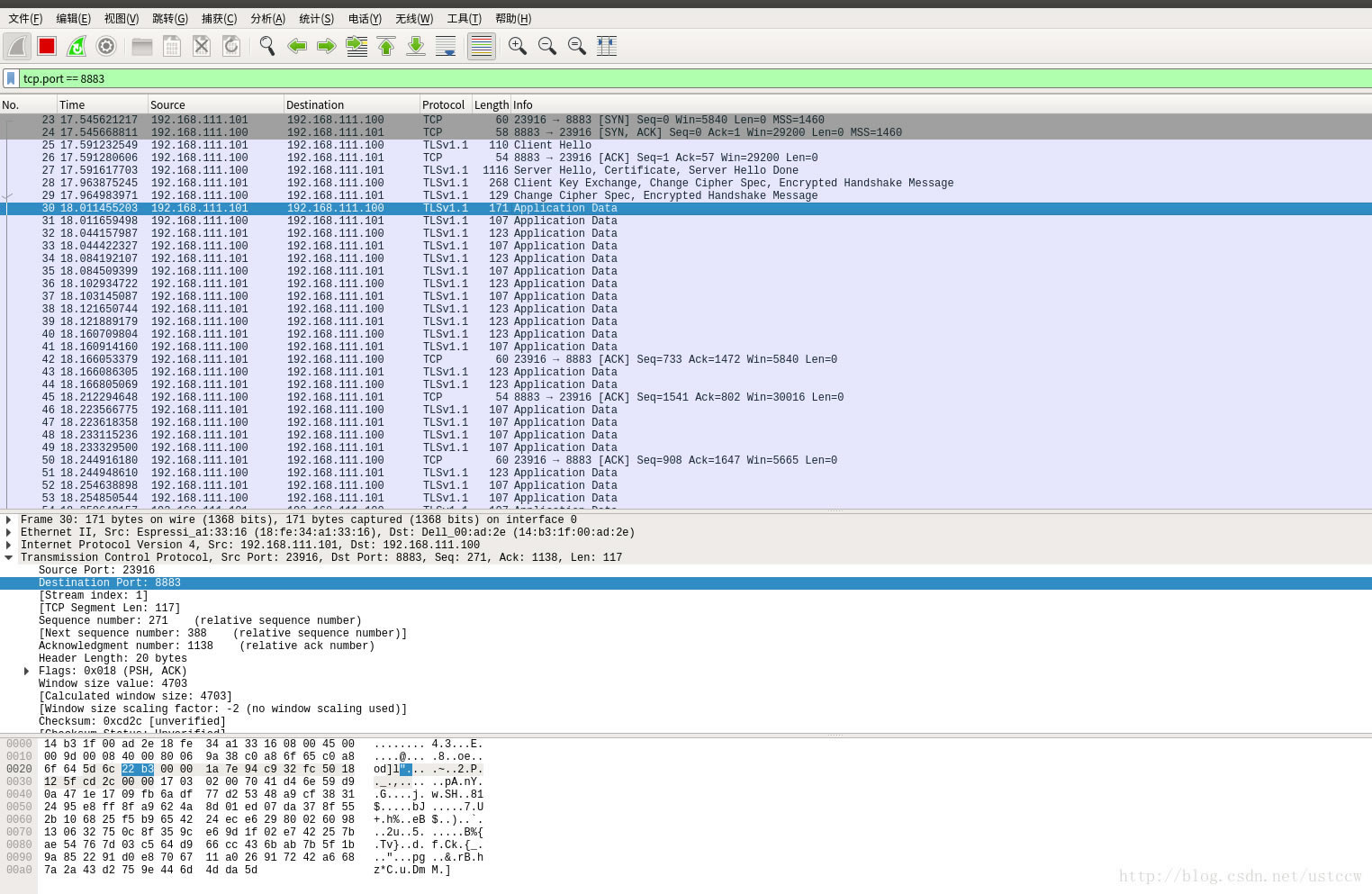

实际的wireshark分析:

与单向身份验证相同:

我们构建的SSL / TLS服务器为192.168.111.100，客户端为192.168.111.101. 客户端需要验证服务器的合法性，服务器还需要验证客户端的合法性！

我们只查看TLSv1.1数据包:

第一个程序包（第55号）Client Hello程序包，即SSL / TLS单向身份验证过程的（1）

第二个软件包（第57号）服务器Hello软件包，包括服务器证书等. 这是SSL / TLS单向身份验证过程的（2）

第三包（第60号）服务器证书验证完成，并且同时发送客户端证书client.crt，其中还包括客户端密钥交换+更改密码规范+加密的握手消息. 也就是说，SSL / TLS单向身份验证过程（4）

第四包（第61号）服务器验证客户端证书的有效性. 通过密钥协商后，更改密码规范+加密的hanshake消息. 即SSL / TLS单向身份验证过程的（5）

重发数据包（第62号）由于网络原因，TCP重发了60号数据包.

第五个数据包（第64个）握手完成. 开始上层数据传输. SSL / TLS单向身份验证过程（7）

扩展名是什么，例如crt / key / req / csr / pem / der？

1）.crt表示证书，.key表示私钥，.req表示请求文件，.csr表示请求文件，.pem表示pem格式，.der表示der格式.

您可以根据需要命名文件扩展名. 命名不同的扩展名只是为了了解需求. 但是，文件中的信息已格式化. 与exe和PE格式一样，证书有两种格式.

pem格式和der格式. 所有证书，私钥等可以是pem或der格式，具体取决于应用程序的需求.

pem和der格式可以相互转换:

    openssl x509 -in ca.crt -outform DER -out ca.der  //pem -> der
    openssl x509 -inform der -in ca.der -out ca.pem    // der -> pem

pem格式：经过加密的文本文件，一般有下面几种开头结尾：

    -----BEGIN RSA PRIVATE KEY-----
    -----END RSA PRIVATE KEY-----
    or:
   -----BEGIN CERTIFICATE REQUEST-----
   -----END CERTIFICATE REQUEST-----
    or:
   ----BEGIN CERTIFICATE-----
  -----END CERTIFICATE-----

der格式: 加密的二进制文件.

2）证书包含申请人的公钥，申请人的组织信息和个人信息，发证机关的CA信息，有效期，证书序列号和其他纯文本信息，还包含签名. 例如，查看百度证书的详细信息.

a）首先下载百度证书

要访问Firefox浏览器，请单击左上角的绿色小锁，单击向右箭头，单击更多信息，单击以查看证书，单击详细信息，然后单击导出. 您可以导出百度的证书baiducom.crt

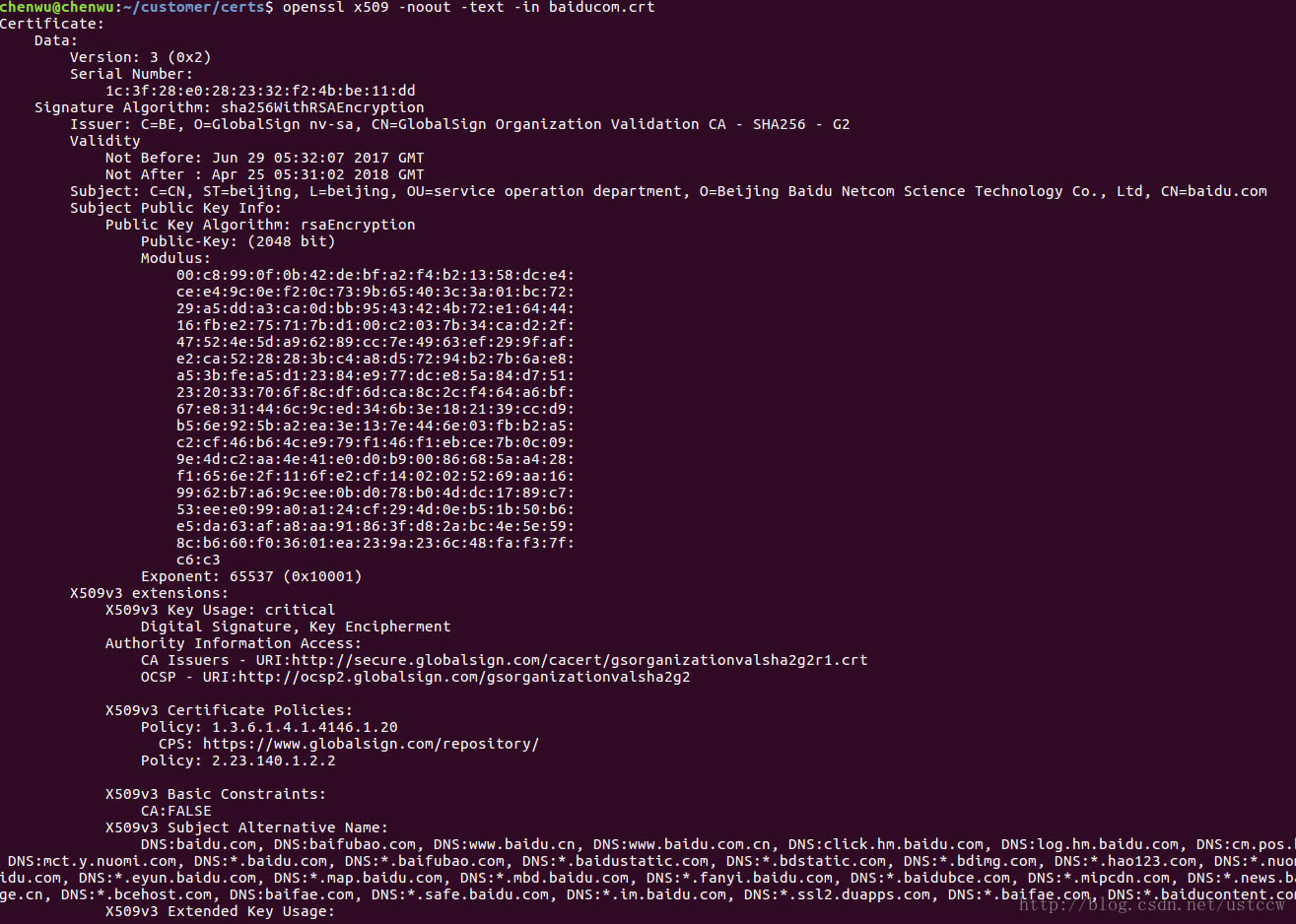

b）查看证书详细信息的命令

openssl x509 -noout -text -in baiducom.crt

在详细信息中，存在一个字段: X509v3基本约束: CA: FALSE

此字段指示证书是CA证书还是常规的非CA证书. 有关详细说明，请参阅RFC5280#section-4.2.1.9，并且RFC5280还详细介绍了证书的工作方法.

3）私钥加密，公钥解密！

SSL / TLS是一个工作原理，openssl和mbedtls是SSL / TLS的特定实现，非常类似于TCP / IP协议和套接字之间的关系.

我们使用makefile.sh脚本在本地创建一个CA（ca.crt + ca.key），并使用该CA分别向服务器和客户端颁发证书.

makefile.sh

# * Redistributions in binary form must reproduce the above copyright
#   notice, this list of conditions and the following disclaimer in the
#   documentation and/or other materials provided with the distribution.
# * Neither the name of the axTLS project nor the names of its
#   contributors may be used to endorse or promote products derived
#   from this software without specific prior written permission.
#
# THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS
# "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT
# LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
# A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR
# CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
# SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
# TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE,
# DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY
# OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
# NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF
# THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
#
#
# Generate the certificates and keys for testing.
#
PROJECT_NAME="TLS Project"
# Generate the openssl configuration files.
cat > ca_cert.conf << EOF
[ req ]
distinguished_name     = req_distinguished_name
prompt                 = no
[ req_distinguished_name ]
 O                      = $PROJECT_NAME Dodgy Certificate Authority
EOF
cat > server_cert.conf << EOF
[ req ]
distinguished_name     = req_distinguished_name
prompt                 = no
[ req_distinguished_name ]
 O                      = $PROJECT_NAME
 CN                     = 192.168.111.100
EOF
cat > client_cert.conf << EOF
[ req ]
distinguished_name     = req_distinguished_name
prompt                 = no
[ req_distinguished_name ]
 O                      = $PROJECT_NAME Device Certificate
 CN                     = 192.168.111.101
EOF
mkdir ca
mkdir server
mkdir client
mkdir certDER
# private key generation
openssl genrsa -out ca.key 1024
openssl genrsa -out server.key 1024
openssl genrsa -out client.key 1024
# cert requests
openssl req -out ca.req -key ca.key -new \
            -config ./ca_cert.conf
openssl req -out server.req -key server.key -new \
            -config ./server_cert.conf
openssl req -out client.req -key client.key -new \
            -config ./client_cert.conf
# generate the actual certs.
openssl x509 -req -in ca.req -out ca.crt \
            -sha1 -days 5000 -signkey ca.key
openssl x509 -req -in server.req -out server.crt \
            -sha1 -CAcreateserial -days 5000 \
            -CA ca.crt -CAkey ca.key
openssl x509 -req -in client.req -out client.crt \
            -sha1 -CAcreateserial -days 5000 \
            -CA ca.crt -CAkey ca.key
openssl x509 -in ca.crt -outform DER -out ca.der
openssl x509 -in server.crt -outform DER -out server.der
openssl x509 -in client.crt -outform DER -out client.der
mv ca.crt ca.key ca/
mv server.crt server.key server/
mv client.crt client.key client/
mv ca.der server.der client.der certDER/
rm *.conf
rm *.req
rm *.srl

将以上代码另存为makefile.sh

进行以下修改，并执行终端.

-将CN域中的IP地址更改为主机/设备的IP地址

-[可选]将加密数字1024更改为所需的加密数字

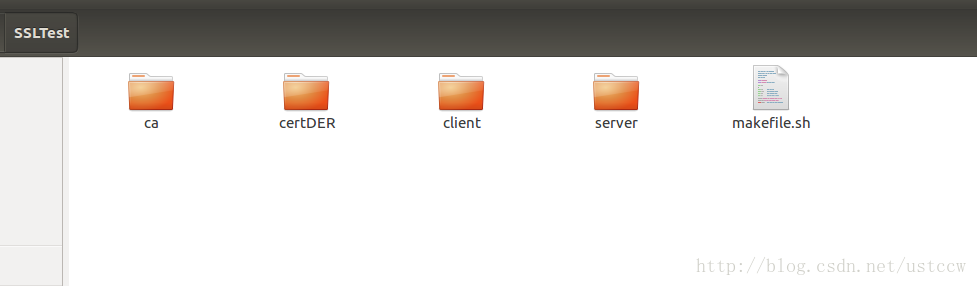

您将看到:

ca目录: 保存ca的私钥ca.key和证书ca.crt

certder目录: 将证书另存为二进制文件，例如client.der server.der

客户端目录: client.crt client.key

服务器目录: server.crt server.key

$./makefile.sh

删除脚本rmfile.sh:

rm ca/ -rf
rm certDER/ -rf
rm client/ -rf
rm server/ -rf

将上述代码另存为rmfile.sh并在终端中执行，这将删除生成的目录和文件:

$./rmfile.sh

我们可以在本地使用CA证书来验证自己颁发的服务器证书server.crt和客户端证书client.crt.

$openssl verify -CAfile ca/ca.crt server/server.crt

$openssl verify -CAfile ca/ca.crt client/client.crt
