caxa电子图版使用教程

一、如何画正弦曲线
1、电子图板的“公式曲线”命令，可以使用参数方程或极坐标方程，来表述下绘制的曲线，人们常常使用参数方程。
在公式曲线对话框中输入公式时，要在已显示的“x(t)=”和“y(t)=”之后的文本框里输入需要的公式，不可将“x(t)=”和“y(t)=”或“=”重复输入；
2、函数代号后的变量一定要用括弧括起来，不得连着写，如正弦曲线只能写为sin(t)、sin(t/300)、sin(20*t)，不得写成sint，sint/300,sin20t，在CAXA电子图板里这种写法是行不通的，必须按照上述的规则正确输入。
caxa电子图版新手教程_caxa电子图版使用教程_caxa电子图版使用技巧

3、乘号以符号*表示，不能省略。
代数中的字母连写表示相乘的规则在这里不适用。字母、常数、函数之间如果是相乘关系，必须使用*连接，符号*不得省略。
如3t 、3sint、 tsint等在使用CAXA电子图版的“公式曲线”时，则必须写成 3*t、 3*sin(t)、 t*sin(t)等，否则不能自动生成所需要的曲线。
4、自变量使用大、小写字母均可，但是区分大小写；
5、绘制用直角坐标方程表达的曲线y=f(x)时，应该先转换成参数方程或极坐标方程，然后使用这些方程绘制曲线。
二、如何画齿轮
1、用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，首先打开caxa电子图版，在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令

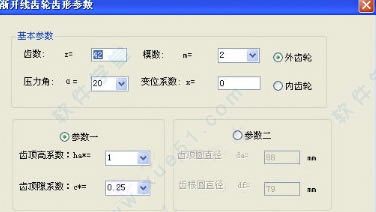

2、在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步
3、在渐开线齿轮齿形预先中输入：z=30.点击完成
caxa电子图版新手教程_caxa电子图版使用教程_caxa电子图版使用技巧

4、生成标准的渐开线齿轮
三、怎么打印
1、打开CAXA电子图板，使用相关工具绘制好图形；
2、点击界面左上角‘打印’图标；

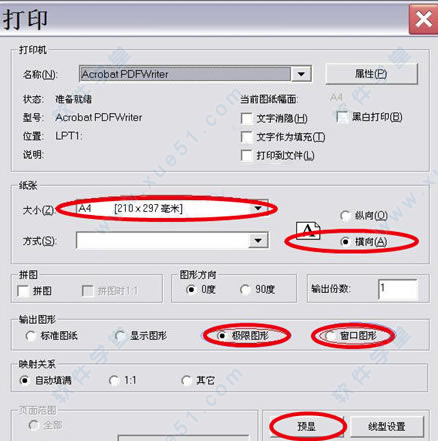

3、弹出窗口，自由设置纸张大小、排版等，点击下方‘预显’；
4、窗口消失，回到图纸页面，单击图纸边角左上角选定，拉到图纸右下角再选定图纸边角，矩形里就是选定打印内容。
caxa电子图版新手教程_caxa电子图版使用教程_caxa电子图版使用技巧

四、怎么缩放图形
1、软件内的CAD设计功能可以让人非常方便的创建自己需要的样式与内容，软件界面精心设计，交互方式简单快捷，符合国内工程师的设计习惯，上手简单，操作效率高，如果用户在使用过程中想要将以创建的内容进行缩放，首先需要选中想要缩放的图形内容

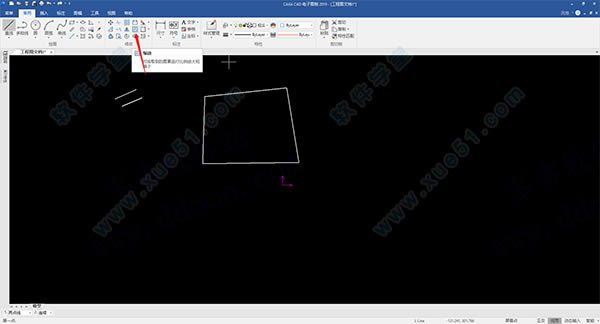

2、成功选中文档中的内容后，接着在“常用”栏目中找到“缩放”功能选项，此功能可以帮助用户将拾取到的图素进行比例放大和缩小
caxa电子图版新手教程_caxa电子图版使用教程_caxa电子图版使用技巧

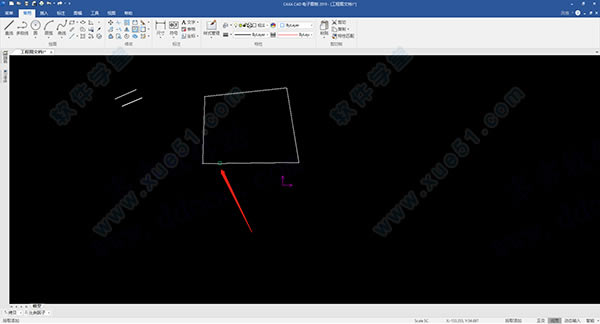

3、点击此缩放功能后，图层内容中的边框将会变为波浪形状，接着选中其中的边框，小编直接选中内容中的下边框进行上下拖动，接着将会出现绿色颜色的内容，这就是缩放大小之后的内容，你可以根据自己的需要进行大小的调整
4、最后将会出现同样内容但大小不同的图层，这就是缩放成功后的内容了
caxa电子图版新手教程_caxa电子图版使用教程_caxa电子图版使用技巧
