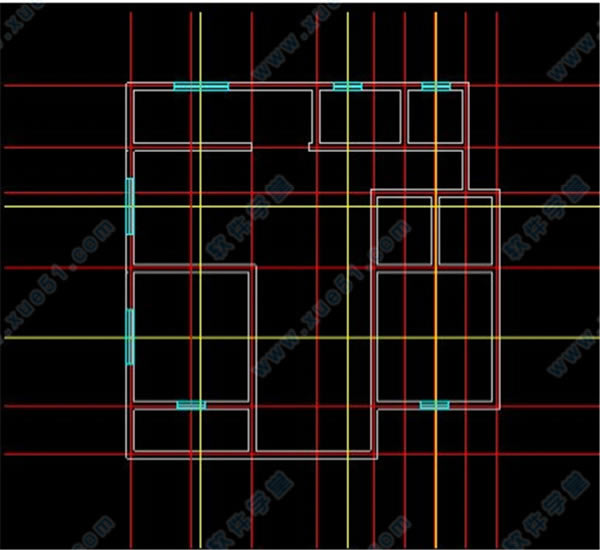

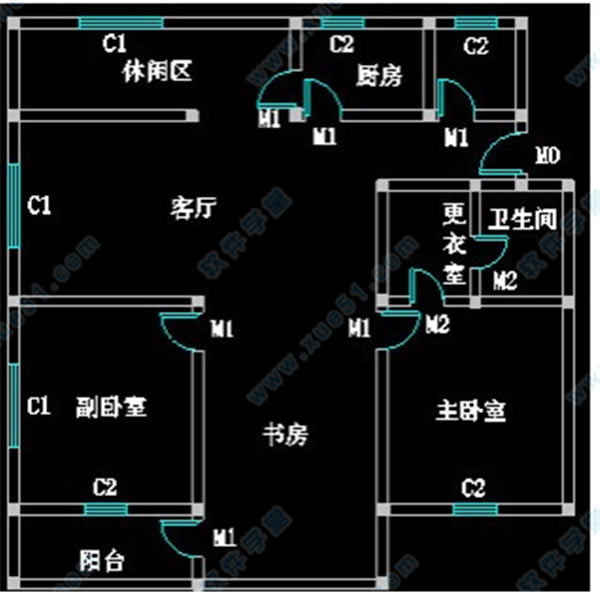

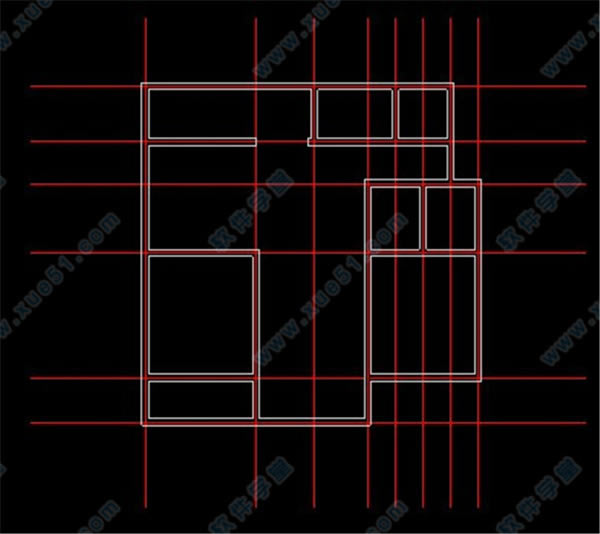

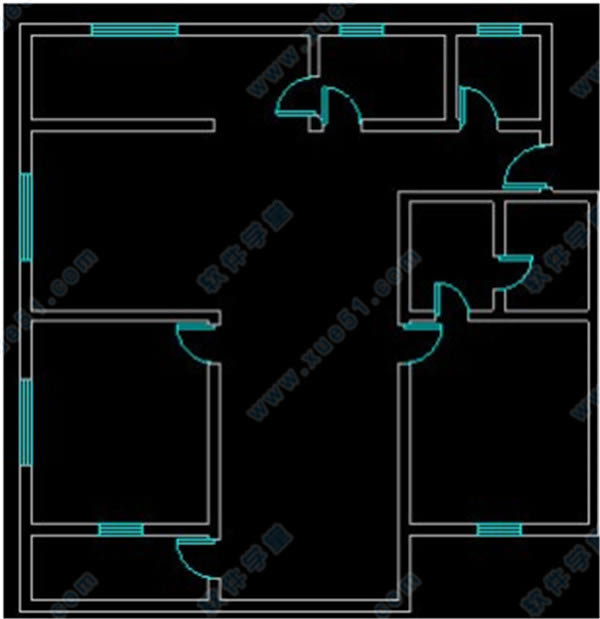

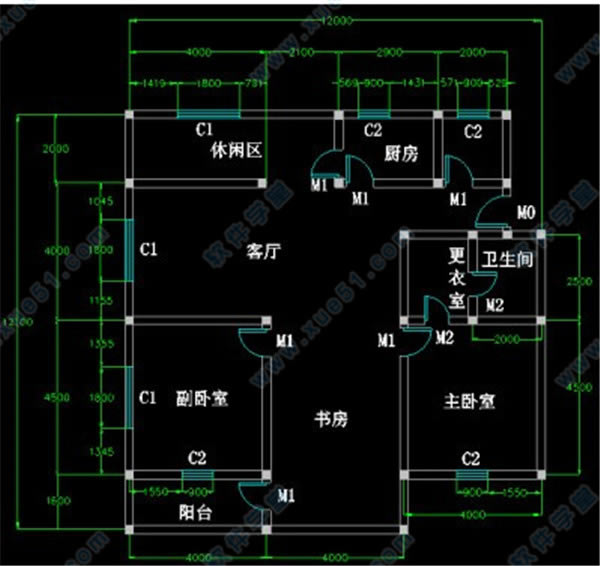

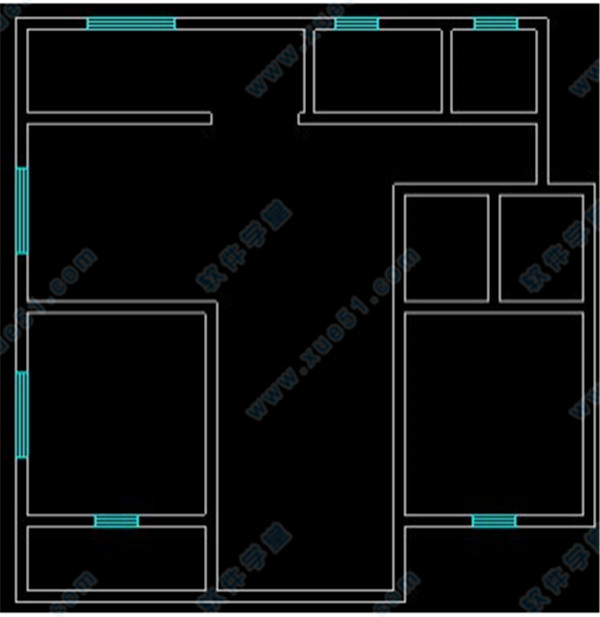

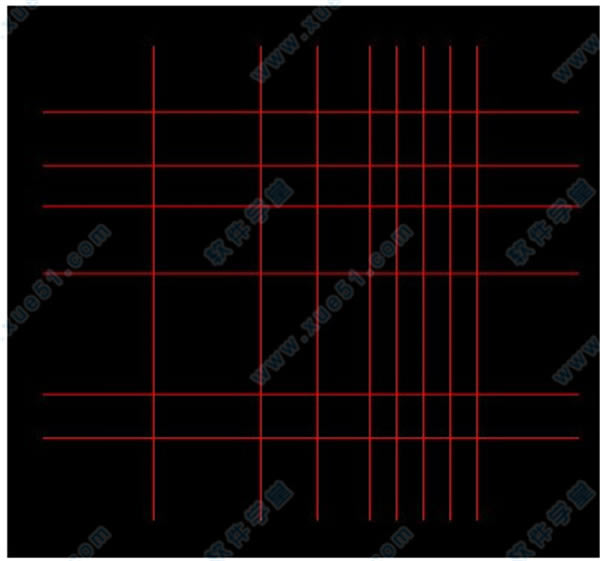

行业软件就是针对特定行业而专门制定的、具有明显行业特性的软件。 CAD迷你家装是一款非常实用的家居设计绘图软件，有很多刚接触这类软件的用户不知道怎样使用，下面是小编整理的一些使用教程，希望能够对大家有所帮助。 CAD迷你家装2021使用教程五步快速绘制室内 CAD 平面图项目：室内 CAD 平面图如下图所示：  步骤1：按尺寸绘制轴线 使用 画初始轴线，再用 把其他轴线按尺寸画完。  步骤 2：沿轴线绘制墙体 此图墙宽度均为 240。使用 ，墙宽度选 240，沿轴线将墙画出。  步骤 3：在墙上自动插入窗 窗定位：算出窗中心点位置，用 和 画出辅助的轴线；再使用 ，选择窗宽度，在正确位置插入窗。(C1 窗宽 1800，C2 窗宽 900)关闭轴线的图层检查一下：  步骤 4：在墙上自动插入绘制门 使用 ，选择门的宽度，在墙体上添加门。（M0 门宽 900，M1门宽 800，M2 门宽 700）  步骤 5：添加构造柱、文字注释、尺寸标注 使用 添加构造柱  使用 添加文字注释  使用 添加尺寸标注  工作：在此户型图上布置家居、绘制厨卫、给排水、电气、空调通风等平面设计图，请见教程。 行业软件具有针对性强、易操作等特点。 |
