CAXA电子图板如何阵列图形-CAXA电子图板图文教程

　　操作CAXA电子图板过程里会阵列图形吗？下面就是小编带来的有关CAXA电子图板阵列图形的操作方法哦，感兴趣的伙伴们赶紧来了解下吧！

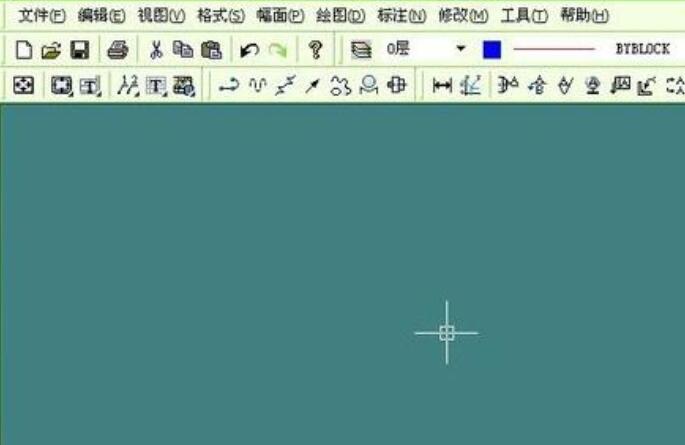

　　打开CAXA电子图板的一个绘制窗口

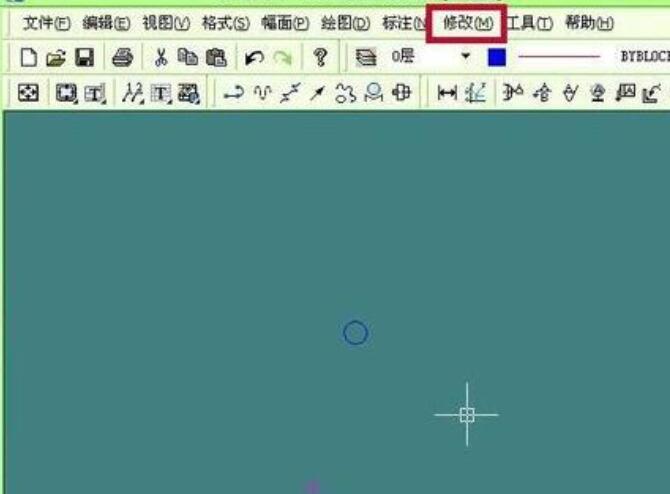

　　在窗口上面，绘制好需要阵列的图形，点击窗口最上面的修改按钮

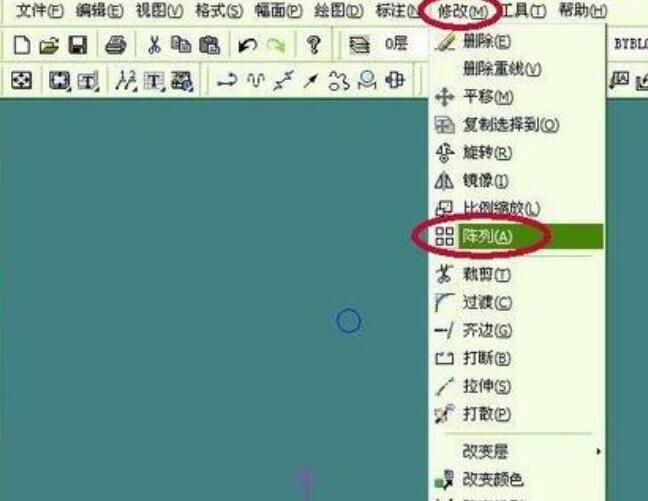

　　点击修改以后，会出现下来菜单，然后移动鼠标在修改下拉菜单上面找到阵列，并用鼠标点击阵列

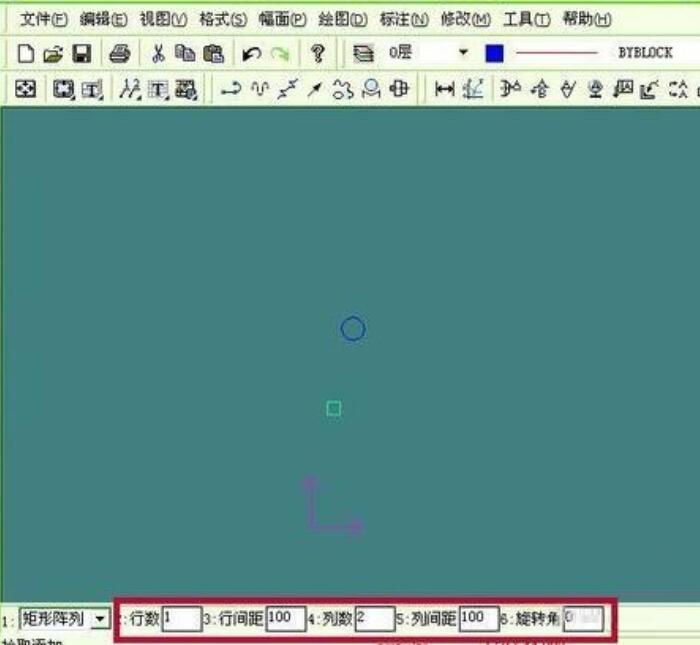

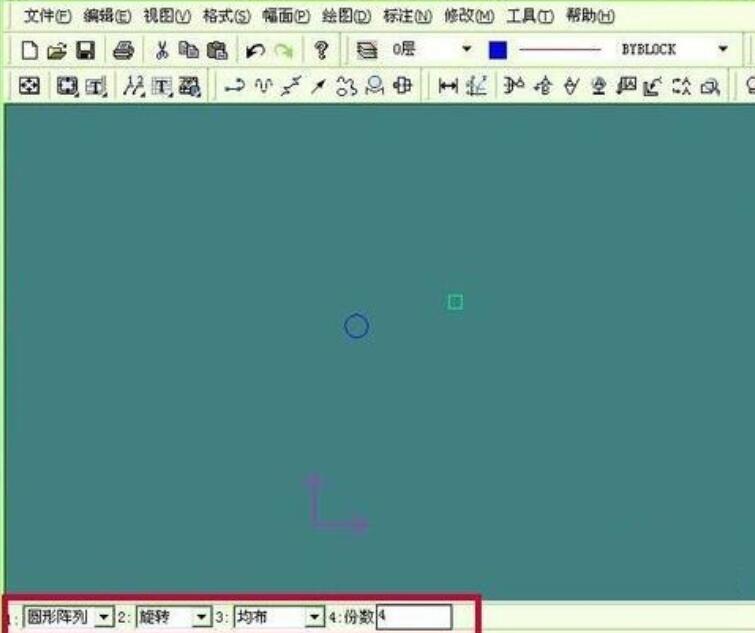

　　鼠标点击阵列以后，窗口左下角会出现阵列设置窗口

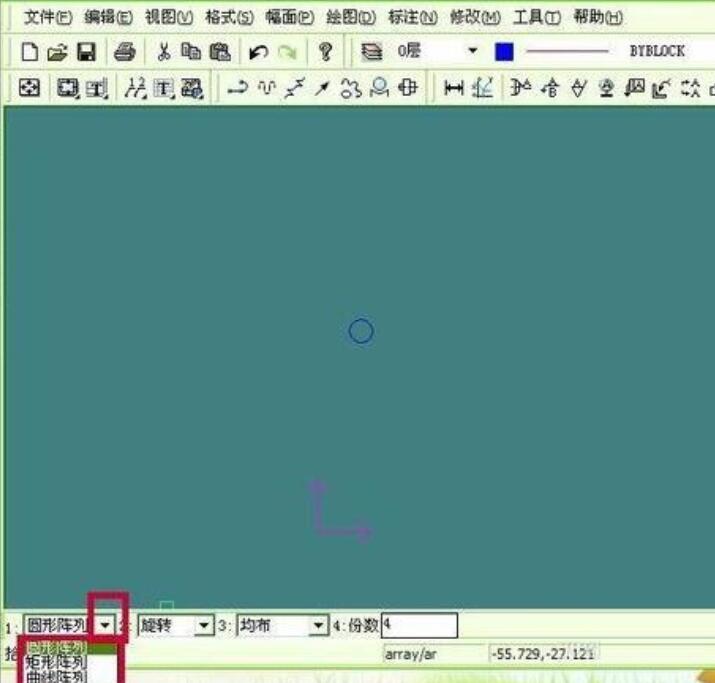

　　在阵列设置窗口上面，点击左边的圆形阵列后面向下的箭头，下拉选择阵列的类型

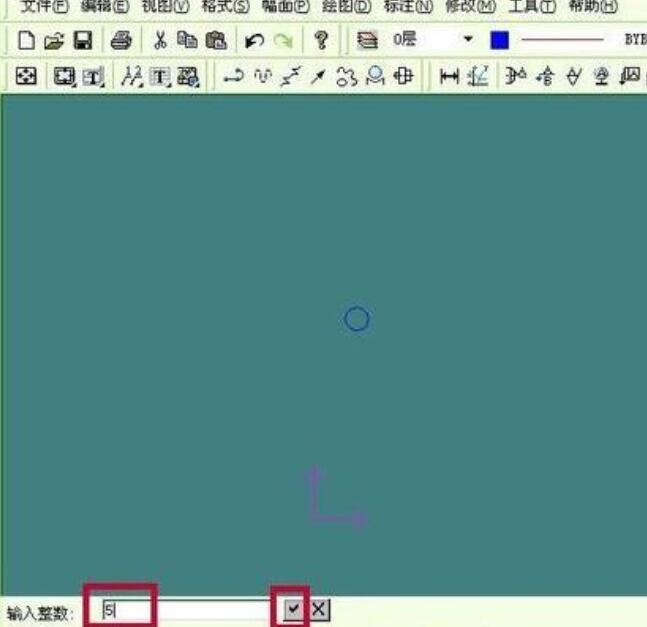

　　选择好阵列类型以后，点击后面行数，点击以后，输入整数，后面输入阵列的行数，然后点击后面的勾

　　按照上面的方法依次把行数后面的行间距，列数，列间距输入相应的数据，行数指的是上下的个数，列数指的是左右的个数，行间距指的是上下之间的中心距离，列间距指的是左右之间的中心距离。

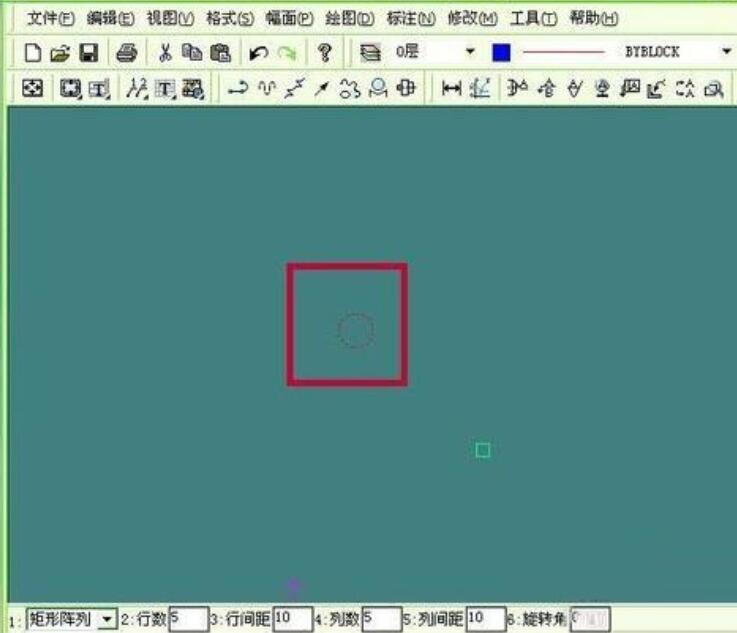

　　设定好阵列的数据以后，鼠标左键点击需要阵列的图形，这时阵列的图形别选中会变成虚线

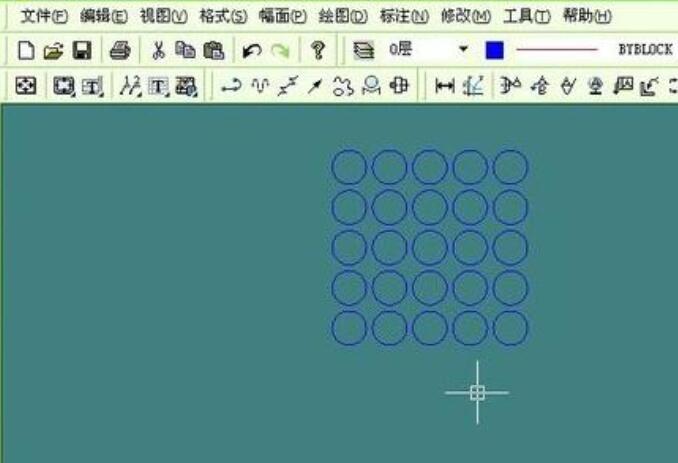

　　选中需要阵列的图形以后，点击鼠标右键完成阵列，这样图形阵列完成，就会看到阵列以后的图形了。

　　上文就讲解了CAXA电子图板阵列图形的操作过程，希望有需要的朋友都来学习哦。
