      CATIA怎么进行零件拔模呢?今天的这篇攻略和大家聊一聊关于CATIA拔模命令的使用方法，希望能够帮助到有需要的朋友。

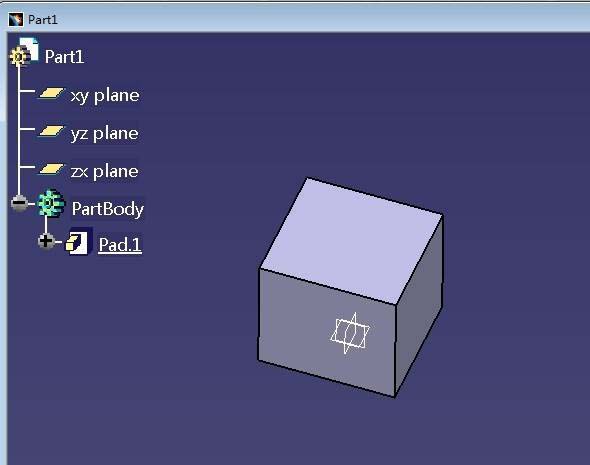

      打开CATIA软件，并选择其中一个平面打开草图编辑器，通过凸台功能绘制如下实体模型。

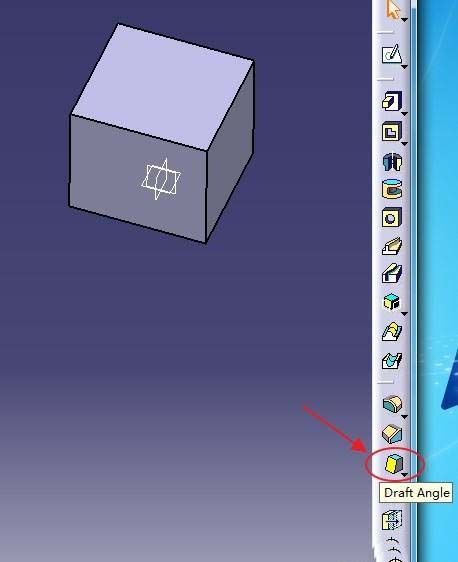

      下面我们对该方体的前表面进行拔模处理，点击右方工具栏中的“Draft Angle”拔模角度按钮。

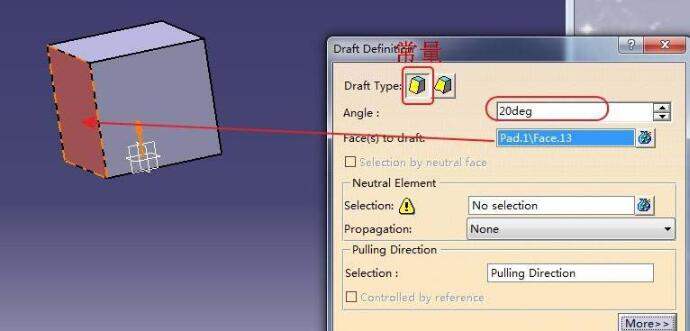

      随后弹出拔模角度定义窗口，在拔模类型中选择第一个，也就是常量模式，在拔模角度输入需要拔模的角度大小，这里输入20deg， 在需要拔模的面中选择前表面。

      在“Neutral Element”中立元素中，选择方体底面为中立面，即保持不变的面，点击“preview”进行预览。

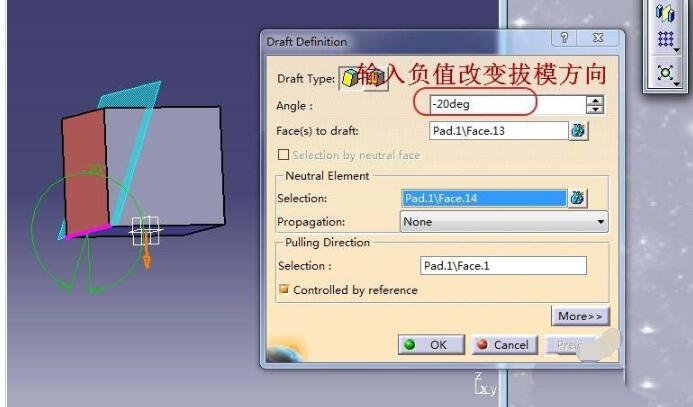

      这时候如果发现方向不对，可以更改角度，将其改为负数即可，再次点击“preview”进行预览。

      点击OK，此时就会发现该前表面已经拔模成功了。

      以上就是CATIA拔模命令的使用方法，希望大家喜欢哦。
