Protel99se如何设置PCB线宽-Protel99se设置PCB线宽办法

      我们在使用Protel99se绘制PCB时，怎么设置PCB线宽呢?下面小编就和大家分享一下Protel99se设置PCB线宽方法哦，希望可以帮助到大家哦。

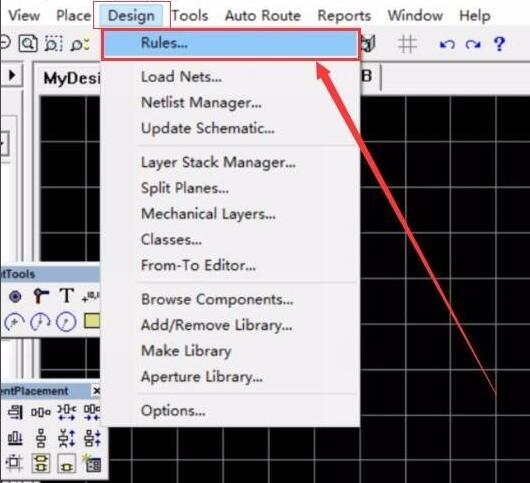

      首先，我们打开Pcb，选择“Design”->"Rules"，如图所示;

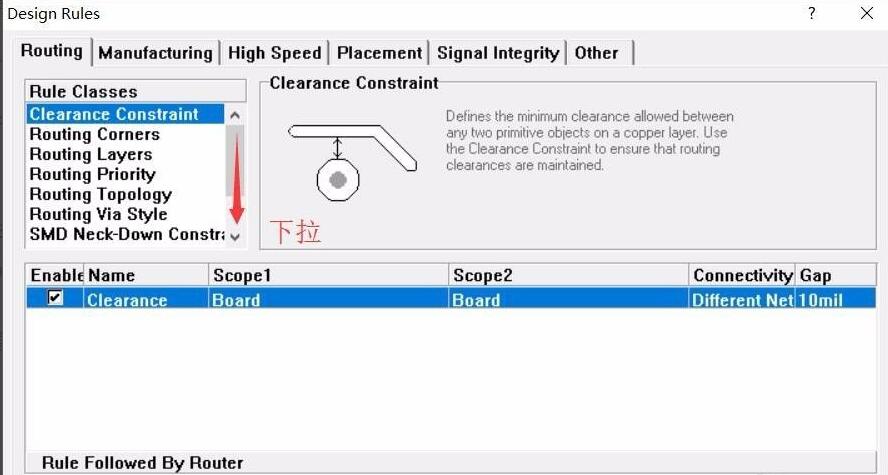

      然后，开启后，滑动滚动条至底部，如图所示;

      单击选中“Width Constraint”，鼠标选择“Add”选项，如图所示;

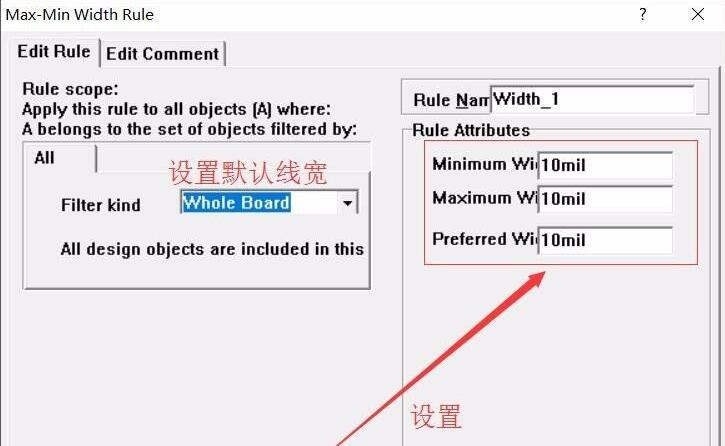

      进入后，我们会看到“Whole Board”选项，(注：该选项设置所有线的默认宽度)

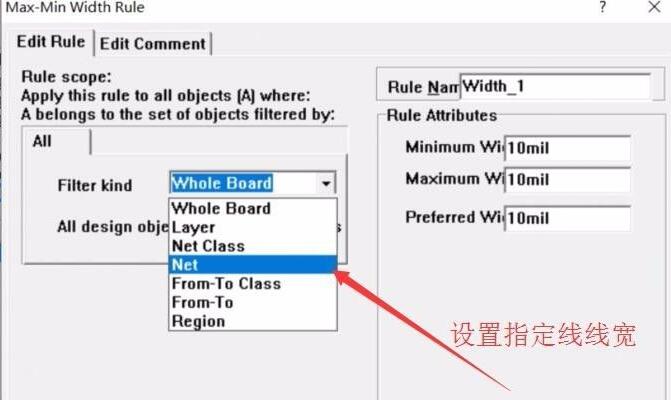

      下拉后选择“Net”，其中可以设置你已经导入的线的类型(例如：GND VCCD等你已经导入的线)

      在Net中选择你的线的类型，由于小迹这里没有导入pcb所以没有可以挑选的项目，如图所示;

      最后，完成后点击“ok”会自动退出至图中界面可以查看你添加的线类型及个数，如图所示。

      Protel99se设置PCB线宽方法小编就分享到这里了，还不会的朋友赶快来学习一下吧。
