如何运用PPT图形绘制正弦曲线 需要图形拆分组合技巧与曲线工具搞定

具体操作方法如下：

第一步：绘制左侧图形

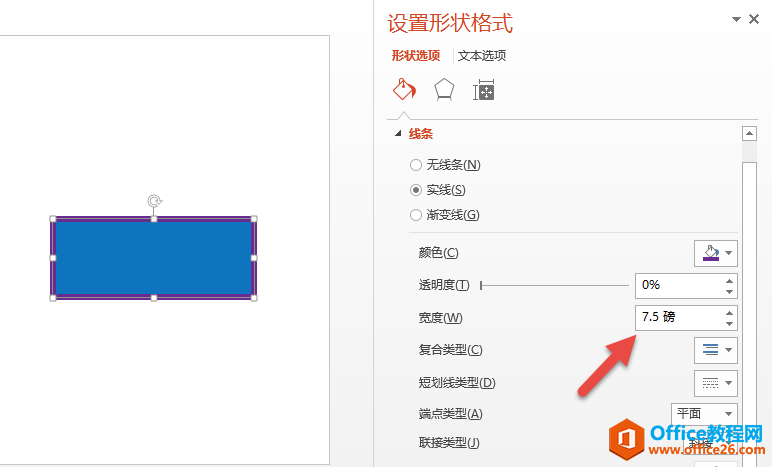

点击“插入-图形-长方形”，拖拽出一个长方形，并设置长方形轮廓7.5磅。（下图箭头处）

?

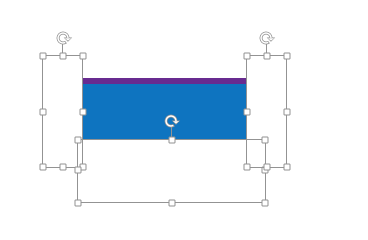

然后在绘制三个白色长方形，挡住上图长方形的三个条边，搞定。（牛闪闪你够懒的，其实画个长方形，在画条细一点的长方形拼在一起也行。）

?

第二步：拆分出带正余弦的图形

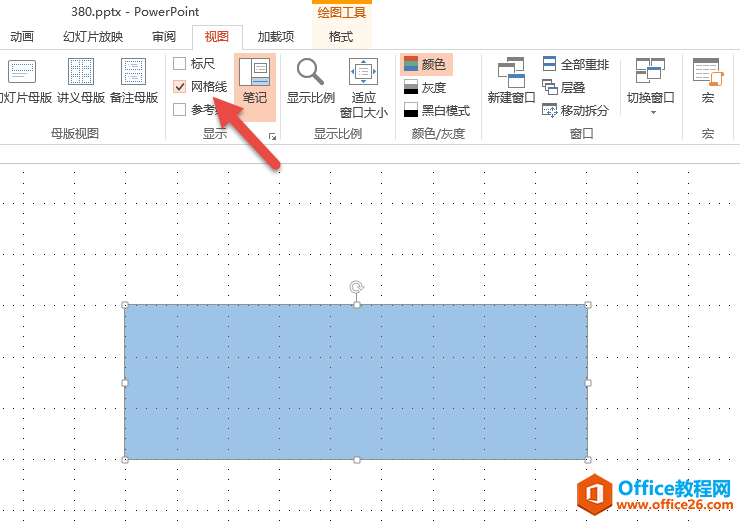

绘制颜色稍浅的长方形，然后打开“视图—网格线”中网格线。（下图箭头）效果如下：

?

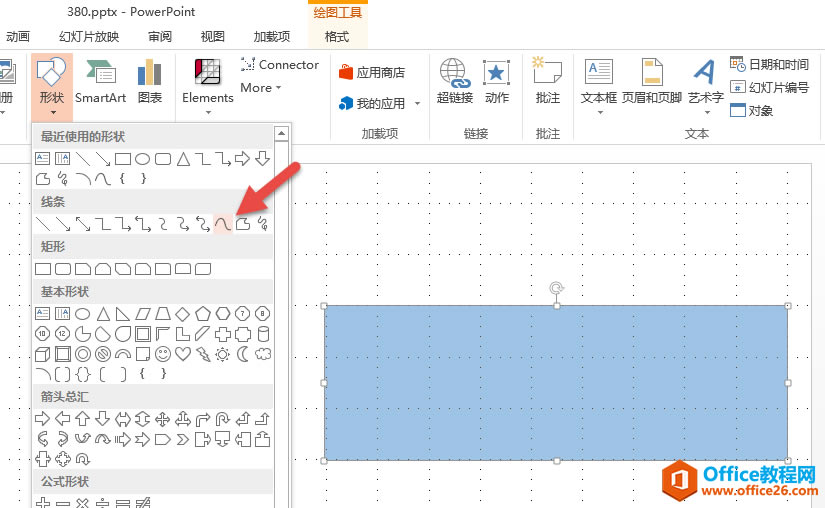

然后利用“插入-图形-曲线”工具绘制出正余弦图形（下图箭头处），上图中网格线的作用是为了给绘制者做位置参考。

?

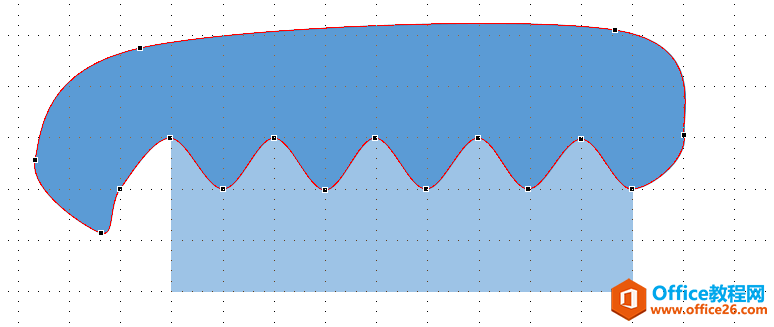

绘制时候用点击的绘制方法，会自动生成曲线，最后注意链接成一个封闭的图形。可以参考下图中的黑点所显示的位置进行点选绘制，像不像一个化了得冰淇淋。

?

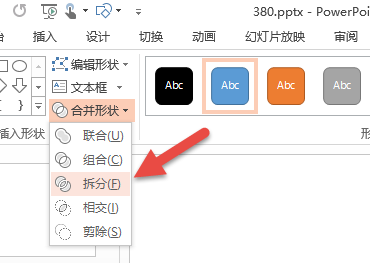

然后选中这两个图形，然后用拆分工具，下图箭头处。（此功能PPT2013版本以上才有，所以能看出新版本的便利性）

?

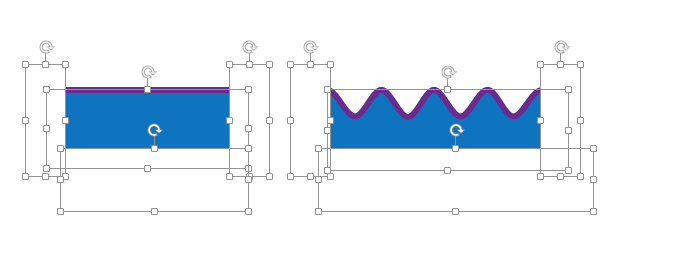

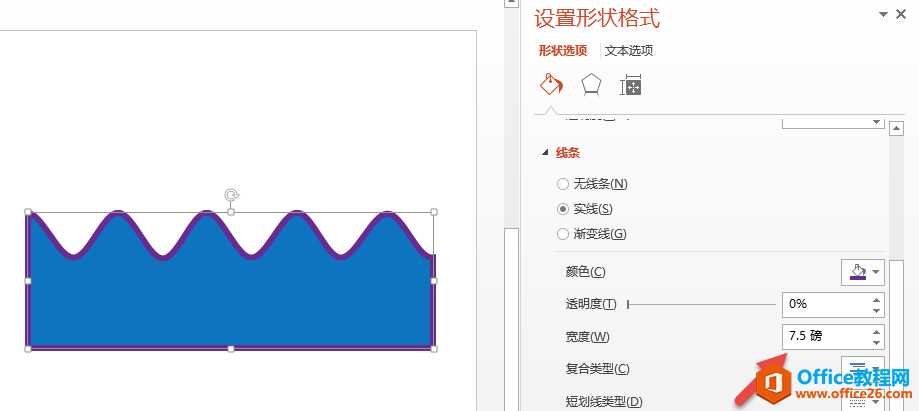

拆分完毕后，删除多余图形后，得到下列图形，同样设置7.5磅的边框，与左侧图形边框保持一致。

?

接下来大家猜到牛闪闪要怎么处理了吧，白色遮挡大法，继续用三个白色长方形挡住这个图形的三边。为提高效率，直接选中左侧图形的三个白色长方形，按住ctrl+Shift，直接拖拽至右侧图形，并挡住，注意遮挡的位置，并利用左右方向键进行调整。

?

第三步：插入符号

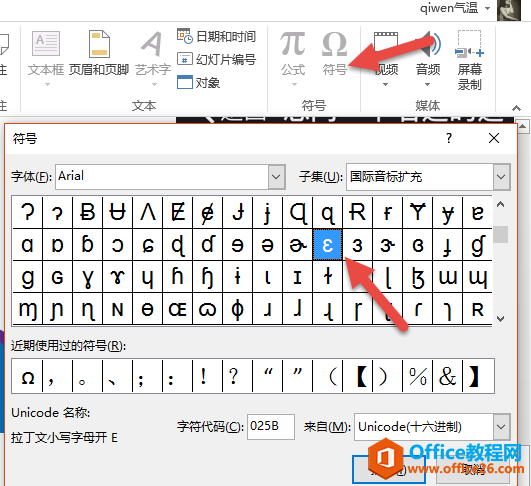

在插入符号中找到“西格玛求和“符号。

?

把标记弄成斜体字，搞定。

?

接下来找到下图字符。

?

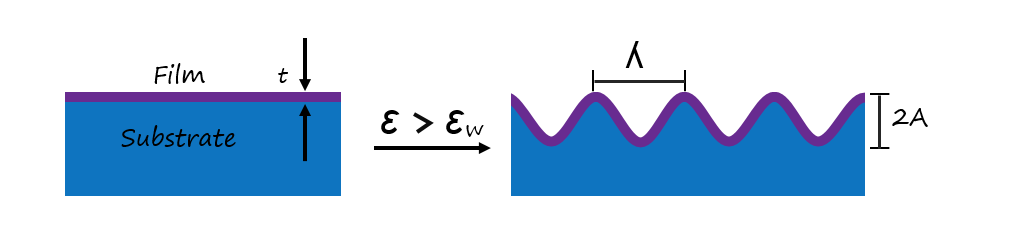

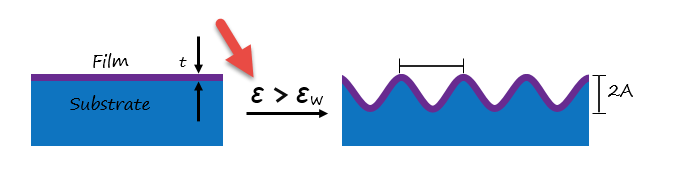

搞定后效果如下，此时整个图形绘制完毕。（推荐存在PPT版式中，成为以后的图形库，毕竟绘制得还是很辛苦的）

?

总结：本案例牛闪闪用了偷懒的遮挡大法，为了让紫色的线条与曲线宽度保持一致。同时善用曲线工具和网格线参考搭配，能绘制出几乎你想要的任何曲线。
