1.2广电网络原双向网改与FTTH比较区分(组图)

广播电视网络光纤到户转型建设的实现方案

摘要：几年前，广播电视网络的某些区域已经实现了双向网络改革。但是，随着主要电信运营商开始进行光纤到户（FTTH）转换，原始双向网络转换的优缺点变得越来越明显。网络结构开始受到影响。今年4月，工业和信息化部发布了两项强制性的“光纤到户”国家标准，明确规定，在县级及以上城市地区，公共电信网络已实现了光纤传输，新住宅区和住宅建筑的通信设施应采用“光纤到户”模式进行建设。面对三网融合以及下一代广播和电视网络（NGB [1]）的要求，必须将光纤连接到广播和电视网络的家中。光纤对家庭对和电视网络发展的长期意义是什么？如何翻新网络的地方，以实现家庭光纤接入；如何在新建项目中进行FTTH建设？这些是当前值得探索和实践的问题。

关键字：FTTH；有线电视EPON;波分复用

1。光纤入户在广播电视网络中的意义和实现

分析1. 1广播电视网络对家用光纤的需求

光纤到户（FTTH）意味着光纤直接进入用户的家，而ONU（光网络单元）或光直接放置在用户的家中。它具有无源，全方位服务，高带宽，抗干扰等优点。随着主要电信运营商在用户市场上的竞争日益激烈，广播和电视网络必须提供更多新服务，例如高清电视，高清交互式点播，高速互联网，视频会议，智能家居和如今，作为最流行的云存储，云应用程序，云服务等，这些不断增长的服务需要更多的带宽和更稳定的网络支持。为了承载和支持这些新服务，将实现现有的接入方式，而光纤到户将是必然的选择。

1. 2原始双向网络改革与广电FTTH的对比分析

几年前广播电视的双向网络改革，数据部分基本上可以分为两种方式，一种是EPON + LAN，另一种是EPON + EOC，但为了节省成本，EPON + LAN几乎总是这样。这是通过连接第2层交换机来实现的，这意味着不是ONU端口直接到达用户，而是ONU作为交换机的集合，并且用户通过交换机端口进行连接。另，ONU，光学机器和EOC中心局都放置在光学机架中，每个用户分支配电箱通常距离光学机架不超过200米，每个光学机架最多可容纳10个用户配电箱。针对上述情况，提出了保留光节点光机箱，并保留原EPON + EOC模式的同轴配电网的方案，以供逐步改造之用。

首先在机架旁边添加一个OLT中央局设备箱，该机架带有光纤布线，然后将光缆从机架连接到用户配电箱，并在每个用户分支处添加1:16光纤配电箱配电箱。用作访问用户。在此过程中，由于可以根据附近的光柜的分配距离，将光纤分配到被其他光柜覆盖的用户分配箱中，因此可以设计32个用户分配箱的覆盖范围，以增加距离范围内的覆盖范围。 3公里在使用WDM技术的后续发展中，可以逐步淘汰某些光学机箱。然后使用光纤配线箱中的1：4分路器作为第一级分路器，分路损耗的初步计算与上述小区变换方案大致相同：2 2. 16db + 0. 36db ×2（增加2km的损耗，总预算为3km）= 2 2. 8db，OLT段的光发射功率为+ 3db，项目的最大功率预算为26dbm--3dbm = 29db，可以满足此解决方案的要求。

根据用户分支分配箱的原始数量，专门设计OLT PON端口的数量。以32个用户配电箱（每个用户配电箱16个用户）为例，所需的OLT PON端口数为8。覆盖的用户为8×64 = 512户。转换完成后，如果使用WDM技术，则可以删除原始的同轴网络，并且可以在用户端使用具有RF接口的ONU，以便从OLT中央局设备盒到用户。在ONU终端设备盒之间实现，大大降低了故障率，便于维护。转换计划如图4所示。

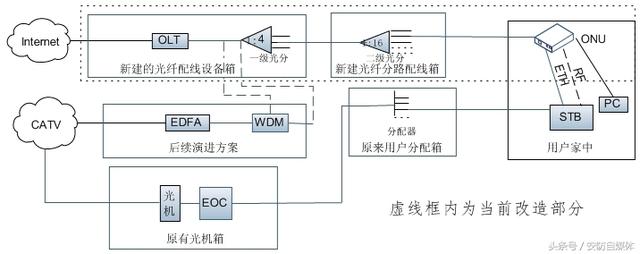

图4：在EPON + EOC基础上实施FTTH转换计划

3。新建项目的FTTH改造计划

新建社区的重建计划：一个新社区有2500个用户。该社区有三种类型的房屋，平层，高层和别墅，覆盖约3平方公里的面积，可供12位用户使用的平坦层以及具有24层的高层。有48个用户，别墅是联排别墅，每排是8户，现在是以FTTH方式设计的。

首先，建立一个小型前端计算机室。在机房内应有ODF光纤配线架和设备架，并应考虑备用电源和发电设备。在住宅区的建筑物之间设置光纤传输箱，并将一个或多个用户光纤配电箱放置在平层，高层和别墅的适当位置。然后，该社区的子前端计算机室将中继光缆铺设到建筑物之间的光缆传输盒，并根据传输速率确定光缆的芯数和该传输箱中的光纤托盘数。用户数。例如，一个转接盒可容纳250位用户。然后应该有250个用户光纤分配端口，并根据10：1的比率确定主干光纤分配为25芯。作为备用或调整方式，将分光器放置在光纤传输盒中，用户的光纤配线盒按1：1的分配比例配置。如果有12个用户，将有12芯布线和12芯用户线。根据需要，可以在光纤配线箱中进行预连接或按需连接。 。以1:64的分光比计算，分光损耗为2 1. 7db，加上用户端光纤分布和冷连接处的各种损耗，它不会超过PON允许的29db损耗。光功率预算是可行的，布线情况如图5所示。

设备安装：在该分部的前端计算机房中安装EDFA光放大器和EPON OLT中心局设备，并将波长为1310nm，1490nm和1550nm的波长通过WDM设备发送到转接盒和分光器，到达用户端的ONU设备。服务ONU实现单向数字电视，VOD回传和高速宽带Internet等服务。可以使用VLAN配置ONU端口以隔离服务。 2500个用户将使用40个PON端口。考虑到用户数量，根据业务情况，OLT上行端口的板卡可以使用10G端口，也可以使用多端口聚合，以确保没有瓶颈，使用户获得更高的带宽，满足发展需求。整个业务。转换计划如图5所示。

图5：在新建社区中实施FTTH转换计划

4。结束语

FTTH网络方法是广播电视网络在开发过程中必须面对的一个开发过程。通过以上一些改造案例，经过分析和思考，我发现广电网络双向整顿后如何快速，高质量地实施FTTH改造，以及在新建社区中如何进行FTTH改造。 ，并找到最佳合理的解决方案，规划实施广电网络的FTTH转换。相信经过广电网络的FTTH改造后，不仅可以满足整个业务的发展要求，也可以满足NGB的发展要求，也可以为与三大运营商的竞争打下坚实的基础。应对三网融合的冲击，实现广播电视网络的改善。伟大的发展。

参考：

[1]国家广播电影电视总局科学技术部。下一代广播电视网络示范区实施计划[Z]。

[2]王青。光纤接入网规划设计手册[M]。北京：人民邮电出版社，2010年。

[3]谢桂月。 FTTH ODN组网设计相关问题[J]。现代传输，2010（1 1）。

[4]陈新哲，陈丽颖。关键词：广播电视光纤，住宅，总体设计思路中国有线电视，2012年（0 7）
