光纤指示灯的作用与故障判定办法(组图)

摘要：光纤具有6个LED指示灯，用于显示的工作状态。根据LED指示灯，可以判断是否正常工作以及可能出了什么问题，以帮助发现故障。它们的功能和故障确定如下：

[光指示灯]光指示灯的光故障判断方法说明

光纤指示灯的作用光纤指示灯的故障确定方法

一、光纤指示灯的功能和故障判断方法

1、首先查看光纤或光模块的指示灯，以及双绞线端口的指示灯是否点亮？

A。如果的FX指示灯不亮，请确认光纤链路是否交叉连接？光纤跳线的一端以并行模式接收。另一端以交叉模式连接。

B。如果A的光端口（FX）指示灯点亮但B的光端口（FX）指示灯熄灭，则故障是在A上：一种可能是：A（TX）光传输端口损坏，因为B的光端口（RX）无法接收光信号；另一种可能性是：A（TX）的光传输端口的光纤链路有问题（光缆或指示灯跳线可能已损坏）。

C。双绞线（TP）指示灯熄灭。请确保双绞线连接错误或连接错误？请使用连续性测试仪进行测试（但某些的双绞线指示灯必须在连接光纤链路后才点亮）。

D。某些具有两个RJ45端口：（ToHUB）表示连接交换机的电缆为直通线； （ToNode）表示连接交换机的电缆是交叉电缆。

E。在某些的侧面有一个MPR开关：这意味着到该开关的连接线是直通模式。 DTE交换机：到交换机的连接线是交叉模式。

2、光纤电缆和光纤跳线是否断开连接？

A。光缆开关检测：使用激光手电筒，阳光或照明器照亮光缆连接器或耦合器的一端；看看另一端是否有可见光？如果有可见光，则表示光缆未损坏。

B。光纤连接开关检测：使用激光手电筒，阳光等照亮光纤跳线的一端；看看另一端是否有可见光？如果可见光，则表明光纤跳线没有损坏。

3、半/全双工模式是否错误？

某些的侧面有一个FDX开关：这意味着全双工； HDX开关：表示半双工。

4、用光功率计检测

正常情况下，光纤或光模块的光功率：多模2Km：-10db-18db之间；单模20公里：-8db-15db之间；单模60公里：-5db-12db之间的时间；如果光纤的发光功率在-30db至45db之间，则可以判断存在问题

二、光纤的常见故障判断方法

光类型很多，但是故障判断方法基本相同。综上所述，光的故障如下：

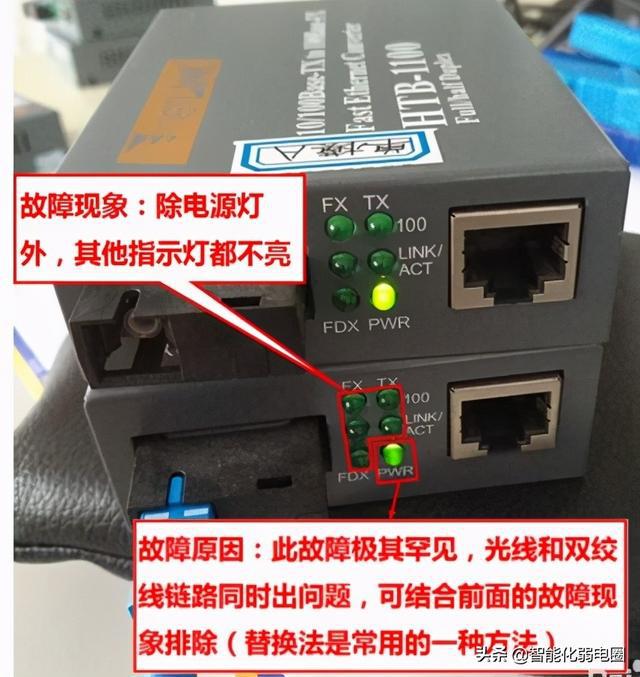

1、电源指示灯熄灭，电源故障

2、链接指示灯熄灭可能具有以下情况：

A。检查光纤线是否断线。

B。检查光缆的损耗是否太大，是否超出设备的接收范围。

C。检查光纤接口是否正确连接，本地TX是否已连接到远程RX，远程TX是否已连接到本地RX。

D。请检查光纤接口是否正确插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备的传输长度是否与距离匹配。

3、电路的链接指示灯熄灭，并且故障可能具有以下情况：

A。检查网络电缆是否断开。

B。检查连接类型是否匹配：网卡，路由器和其他设备使用交叉电缆，交换机，集线器和其他设备使用直通电缆。

C。检查设备的传输速率是否匹配。

4、严重的网络数据包丢失和可能的故障如下：

A。的电端口与网络设备接口或两端设备接口的双工模式不匹配。

B。双绞线电缆和RJ-45头有问题。签出来。

C。光纤连接问题，跳线是否与设备接口对齐，尾纤是否与跳线和耦合器类型匹配等。

5、连接光纤后，两端无法通信

A。光纤颠倒连接，并且交换与TX和TR连接的光纤。

B，RJ45接口和内，则基本上可以将其判断为在1-2dB范围内的光路故障。

B。连接到的交换机可能有故障。此时，将交换机替换为PC，即两个直接连接到PC，两端均为PING。如果未出现，则基本上可以判断为打开和关闭。开关有故障。

C。可能是有故障。此时，您可以将的两端连接到PC（不要通过交换机）。两端都没有PING问题后，将一个较大的文件（100M）或更多从一端传输到另一端。观察其速度，如果速度非常慢（低于200M的文件传输超过15分钟），则基本上可以判断为故障。

7、经过一段时间的通讯后，机器崩溃了，也就是说，无法进行通讯，并且重新启动后又恢复了正常

此现象通常是由开关引起的。交换机将对所有接收到的数据执行CRC错误检测和长度检查。如果检测到错误，则将丢弃该数据包，并转发正确的数据包。但是，在此过程中有错误的某些数据包无法在CRC错误检测和长度检查中检测到。这样的数据包将不会在转发过程中发送出去，也不会被丢弃。它们将在动态缓冲区中累积（在缓冲区中），永远不会发送出去。当缓冲区已满时，它将导致交换机崩溃。因为此时重新启动或交换机可以使通信恢复正常，所以用户通常认为这是出现问题。

8、测试方法

如果发现连接有问题，请按照以下方法进行测试以找出失败的原因

A。近端测试

两端的计算机都可ping通。如果可以连接PING，则确认光纤没有问题。如果近端测试无法通信，则可以判断为光纤故障。

B，远程测试

两端的计算机都可以PING。如果PING失败，则必须检查光连接是否正常以及光纤的发射和接收功率是否在允许范围内。如果PING成功，则表明光路已正常连接。可以判断出故障在交换机上。

C，远程测试以确定故障点

首先将一端连接到交换机，然后在两端进行PING。如果没有结束故障，则可以判断为另一台交换机发生故障。

三、光纤的常见故障原因和解决方法

根据日常维护和用户遇到的问题，希望对维护人员有所帮助，以便根据故障现象判断原因，找出故障要点，并“对症下药”。 “。

1、当RJ45端口与其他设备连接时，使用哪种连接方式？

原因：的RJ45端口使用交叉双绞线连接到PC网卡（DTE数据终端设备），并使用并行线连接到HUB或SWITCH（DCE数据通信设备）

2、 TxLink指示灯熄灭是什么原因？

答案：1条错误的双绞线连接

2双绞线电缆插头与设备的接触不良，或者双绞线电缆本身的质量有问题

3设备未正常连接

3、正常连接光纤后，TxLink灯不闪烁但仍保持点亮的原因是什么？

原因：

1故障一般是由于传输距离过长造成的；

2网卡（连接到PC）的兼容性问题

4、 Fxlink灯熄灭是什么原因？

原因：

1光纤线连接错误，正确的连接方式为TX—RX，RX—TX或光纤方式错误；

2传输距离太长或中间损耗太大，超过了该产品的标称损耗。解决方案是：采取措施减少中间损耗，或用更长的传输距离代替它。

3光纤的工作温度太高。

5、光纤正常连接后，Fxlink灯不闪烁但仍保持点亮的原因是什么？

原因：故障通常是由于传输距离过长或中间损耗太大所致，超过了该产品的标称损耗。解决方案是最大程度地减少中间损耗，或者用传输距离更长的代替。

6、所有五个指示灯都点亮或指示灯正常但不能传输？原因：通常，请关闭电源，然后重新启动以恢复正常。

7、的环境温度是多少？

原因：光纤模块受环境温度的影响很大。尽管具有内置的自动增益电路，但是当温度超过一定范围时，光模块的传输光功率会受到影响并降低，从而削弱了光网络信号的质量。提高丢包率，甚至断开光链路； （通常，光纤模块的工作温度可以达到70°C）

8、与可能会导致机箱卡异常。大功率肖特基二极管用于隔离和保护机箱的电源开关，并改进了连接器的形式以减少由控制电路和连接器引起的功率下降。同时，增加电源的电源冗余，真正使备用电源既方便又安全，使其更适合长期不间断的工作要求。

1 0、链接警报在上提供什么功能？

原因：具有链路丢失功能（linkloss）。断开光纤连接后，它将自动反馈到电端口（即电端口上的指示灯也将熄灭）。如果该交换机具有网络管理系统，它将立即反映到该交换机的网络管理软件中。

四、使用光纤时要注意的事情

为简单起见，最好使用一目了然的问答形式。

1、光本身是否支持全双工和半双工？

目前市场上某些芯片只能使用全双工环境，而不能支持半双工。如果它连接到另一品牌的交换机（SWITCH）或集线器（HUB），并且使用半双工模式，则肯定会造成严重的冲突和数据包丢失。

2、是否已测试与其他光纤的连接？

目前，市场上有越来越多的光纤。如果事先未测试过不同品牌的的兼容性，还会导致丢包，传输时间过多以及突然的速度和缓慢性。

3、是否有安全装置来防止数据包丢失？

为了降低成本，一些制造商在制造光纤时使用寄存器数据传输模式。这种方法的最大缺点是传输过程中不稳定和丢包。最好是使用缓冲电路设计。 ，可以安全地避免数据包丢失。

4、温度适应性？

使用时，光纤本身会产生高热量。温度过高（不超过50℃）时，光纤工作是否正常是值得客户考虑的因素！
