宽带光纤接入网在电信网中的位置(组图)

一、宽带光纤接入的概念

宽带光纤接入是指在用户网络接口和相关服务节点接口之间的整个过程中，以光纤作为传输介质，或者以光纤作为骨干传输介质，并使用金属线或光纤的访问。无线作为用户端的传输介质。携带方法。宽带光纤接入网在电信网络中的位置如图1所示。

图1宽带光接入网在电信网络中的位置

宽带光纤接入网中使用的技术包括xPON，MSTP，MSAP，以太网，PTN，光纤直接连接等。图1中的OLT，ONT和ONU指的是光线路终端，光网络终端，和光网络单元。他们通常指的是各种技术中的中心局设备和用户设备，而不仅仅是xPON技术的使用。从图1可以看出，从OLT到用户都属于宽带光纤接入网。

ODN是指由光缆和OLT与ONU / ONT之间的无源光学组件（例如光连接器和光分路器）组成的无源光分布网络，主要由不同部分的光缆线路组成（用于有关详细信息，请参阅“光分配网络（ODN）光缆网络结构”）。当使用xPON技术时，ODN包括光分路器，如图2所示。使用无源波分技术时，ODN包括光终端复用器OTM或光分插复用器OADM。

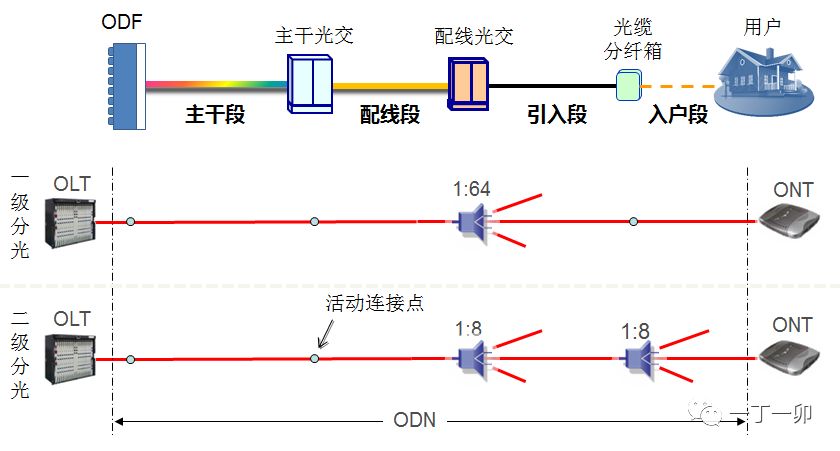

图2基于xPON的ODN组成

二、宽带光接入的典型应用类型

宽带光纤接入包括典型的应用类型，例如FTTH，FTTO，FTTB / C和FTTCab，通常称为FTTx。

FTTH是指光纤到户用户。这是一种仅使用光纤传输介质连接通信办公室和家庭的访问方法。家用光缆仅供单个家庭使用。

FTTO是指公司/办公室的光纤，这是一种访问方法，仅使用光纤传输介质连接通信中心与公司或办公室。家用光缆仅由单个公司或办公室用户使用，ONT之后的设备和网络由用户管理层拥有。人们经常将FTTH和FTTO混淆。请注意概念上的差异。

FTTB / C是指建筑物/光纤配电箱中的光纤。将光纤连接到建筑物后，将ONU设置在合适的位置，然后通过金属线对或无线方式为用户提供访问服务。每个ONU通常支持十到一百个用户。 FTTB / C的概念已基本被FTTB取代，从ONU到用户主要使用5类线路。

FTTCab是指转接盒的光纤，其中转接盒通常是指室外机柜。 ONU安装在室外机柜中。将光缆放入机柜后，可以通过金属线对为用户提供访问服务。每个ONU通常支持数百至数千个用户。目前，基本上不再使用FTTCab方法。

尽管FTTx被翻译为“光纤到xx”，但其含义不仅包括将光纤放置在xx位置，还包括ONU / ONT的位置。 ONU和ONT之间的区别是：ONT属于一种ONU，ONU通常由多个用户共享，而ONT仅由单个用户共享；因此，FTTH和FTTO应用中的用户设备通常以ONT，FTTB和FTTCab为代表。在应用中，用户侧设备以ONU为代表。每个FTTx场景中网络元素之间的关系如图3所示。

图3每种FTTx场景中网络元素之间关系的

三、宽带光纤接入网络与其他网络之间的关系

在图1中，宽带光纤接入网络的上层网络是核心网络，不是传输网络吗？

从业务角度来看，通信网络通常分为核心网络和接入网络。传输网络是核心网络和接入网络之间的连接网络。大城市传输网一般分为核心层，汇聚层和接入层，但传输网的接入层和宽带光纤接入网的含义不同。

参考文献：

1、 YDT1619-2007“宽带光接入网概述”

2、 YD 1636-2007“光纤到户（FTTH）架构和一般要求”

3、 YD 5206-2014“宽带光纤接入工程设计规范”

请指明转发来源

一个丁一毛，专注于通信管道的通信与共享以及宽带接入工程技术

微信搜索官方账号“一丁一毛”以引起关注
