从语音分离器主要指标，从铜线为传输介质的传输技术

今天想和大家分享的是语音分离器的主要指标和语音分离器的基本应用。接下来，我将介绍语音分离器的主要指标以及语音分离器的基本应用。

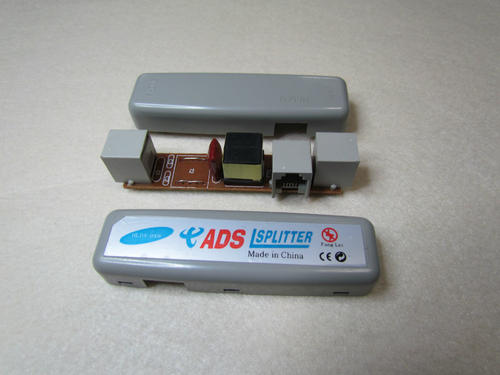

Voice splitter，简称Splitter（Splitter），应用于xDSL（xDSL是各种DSL的统称，即数字用户线，是一种以传统电话铜线为传输介质的传输技术，其中x代表不同类型的 DSL 技术，包括 ADSL++、HDSL、VDSL 等）在宽带通信中。我们常说的分路器仅指ADSL（Asymmetrical Digital Subscriber Line）分路器，即基于宽带数字信号在传统语音电话线上共线传输的语音分路器（即ADSL over POTS Splitter）。现在ADSL已经升级到更高速率的ADSL++和VDSL（Very High Speed Digital Subscriber Line）的新版本。

语音分离器的主要指标

随着DSL技术在世界范围内的普及和推广，语音分离器也得到了广泛的应用。按照全球分隔符标准，有ETSI（欧洲电信标准协会）、ANSI（美国国家标准协会）、BT（英国电信）、ITU-TG.992（国际电信联盟G.992系列）和中国信息产业部（中华人民共和国工业和信息化部）等。根据分离器的应用，主要有ADSLoverpOTS、ADSLoverISDN和VDSLoverpOTS、VDSLoverISDN等。

现有的语音分离器都是由电感、电容、电阻等无源元件组成的多级滤波电路。主要指标有pOTS插入损耗、pOTS反射损耗、群时延、纵向平衡、频段隔离度、DSL频段。插入损耗等

插入损耗反映了语音分离器的低通滤波器和高通滤波器在各自通带内的信号衰减，决定了分离器对通信号的影响程度。损耗越小，通过信号衰减越小。

反射损耗反映了分路器各端口对接口阻抗的匹配程度。匹配度越好，反射损耗越小，大部分源信号可以转移到负载上。

群延迟是指由分路器的LC滤波电路引起的传输语音信号的延迟。延迟越小越好。

纵向平衡是指由于Tip和Ring线的不对称，分路器会对差分信号产生一定的影响，从而影响信号传输的完整性。纵向平衡越大越好。

频段隔离度反映了分离器分离低频语音信号和高频数字信号时两路信号的隔离程度。频段隔离度越大越好。

由于分离器将低频语音信号分离到电话或传真机，这些设备是远程供电的，因此分离器在指定的馈电电流下不得降低产品特性。国标ADSL分路器馈电电流能力上限为100mA，欧标分路器馈电电流能力上限为80mA。

语音分离器的基本应用

语音分离器应用于xDSL（xDSL是各种DSL的统称，即数字用户线，是一种以传统电话铜线为传输介质的传输技术，其中x代表不同类型的DSL技术，包括 ADSL++、HDSL、VDSL 等）在宽带通信中。我们常说的分离器仅指ADSL（Asymmetrical Digital Subscriber Line）分离器，即基于宽带数字信号在传统语音电话线上共线传输的语音分离器（即ADSLoverpOTSSplitter），现在ADSL已经升级到更高版本。高速 ADSL++ 和 VDSL (VeryHighSpeedDigitalSubscriberLine)。

语音分离器有效分离线路上的低频音频信号（300～3400Hz）和高频数字调制信号（20KHz～4.4MHz/12MHz）进行数据传输，然后发送音频信号到pSTN（publicSwitchedTelephoneNetwork）实现了利用和复用，接入在现有的铜线上展现出前所未有的活力。随着ADSL技术的应用，ADSL语音分离器应运而生，并且分离器也随着DSL接入技术经历了从低速到高速的演进和发展。

接入技术主要分为有线接入和无线接入。虽然FTTx、WiMAX等新接入技术发展迅速，但有线接入中的DSL接入，随着ADSL转ADSL++和VDSL/VDSL2的发展，DSL接入在稳定性、互通性、传输速度、传输距离等方面的发展节省运营商的投资（投入产出比），都体现了其他接入技术无法比拟的竞争。 DSL仍然是接入技术的重要力量。尤其是在光线进出铜线的过程中，铜线是最后几百米距离传输的主要方式。

近年来，全球有线接入网技术发展迅速，呈现出宽带化、IP化、业务融合的趋势。 DSL接入逐渐发展成为IpTV、Triple-play等流媒体的接入平台。 DSL接入与家庭网络技术的发展紧密结合，逐步实现对DSL终端的远程管理，持续降低维护成本。

由于DSL接入网需要对传统的低频语音信号和高频DSL数据信号进行有效分离，因此必须使用分离器。 DSL分离器的应用框图见下图。一般DSL分离器局端设备会通过电话线给用户终端供电，馈电电压为48V；馈电电流流经局端和用户侧分路器，馈电电流不小于100mA，符合国标YD/T-1187。

从ADSL到ADSL++，再到VDSL/VDSL2，DSL接入技术的频段分布和频段扩展如图2所示。按照我国国家标准，ADSL到ADSL++时，频段是扩展的从 30K-1104KHz 到 30K-4.4MHz；到VDSL/VDSL2，频段分别扩展到20K-12MHz和20K-30MHz。根据欧洲ETSI系列标准，从ADSL到ADSL++的频段从32K-1104KHz扩展到32K-4.4MHz；到VDSL/VDSL2，频段分别扩展到25K-12MHz和25K-30MHz。中国信息产业部标准为YD/T-1187-2006，欧洲标准为ETSITS101952-1（2)-1/2/3/4等。

图 DSL 频段分布及发展

发展到VDSL/VDSL2应用，分路器应用的频段分布高达12MHz/30MHz。对分离器的要求更高。随着现代隔板集成度越来越高，隔板的尺寸越来越小。

关于语音分离器，电子元件信息结束。如果您有任何想法，请联系编辑。
